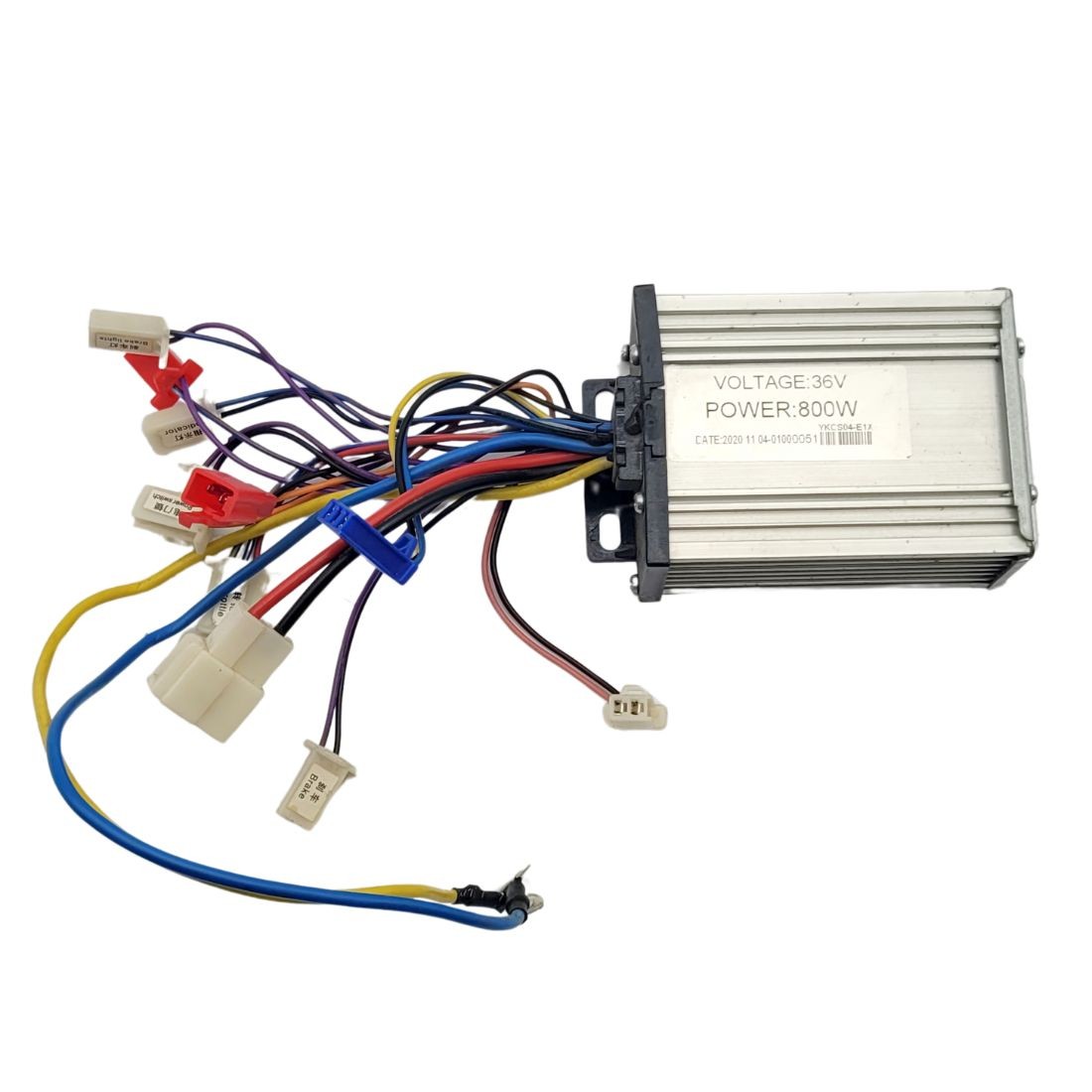

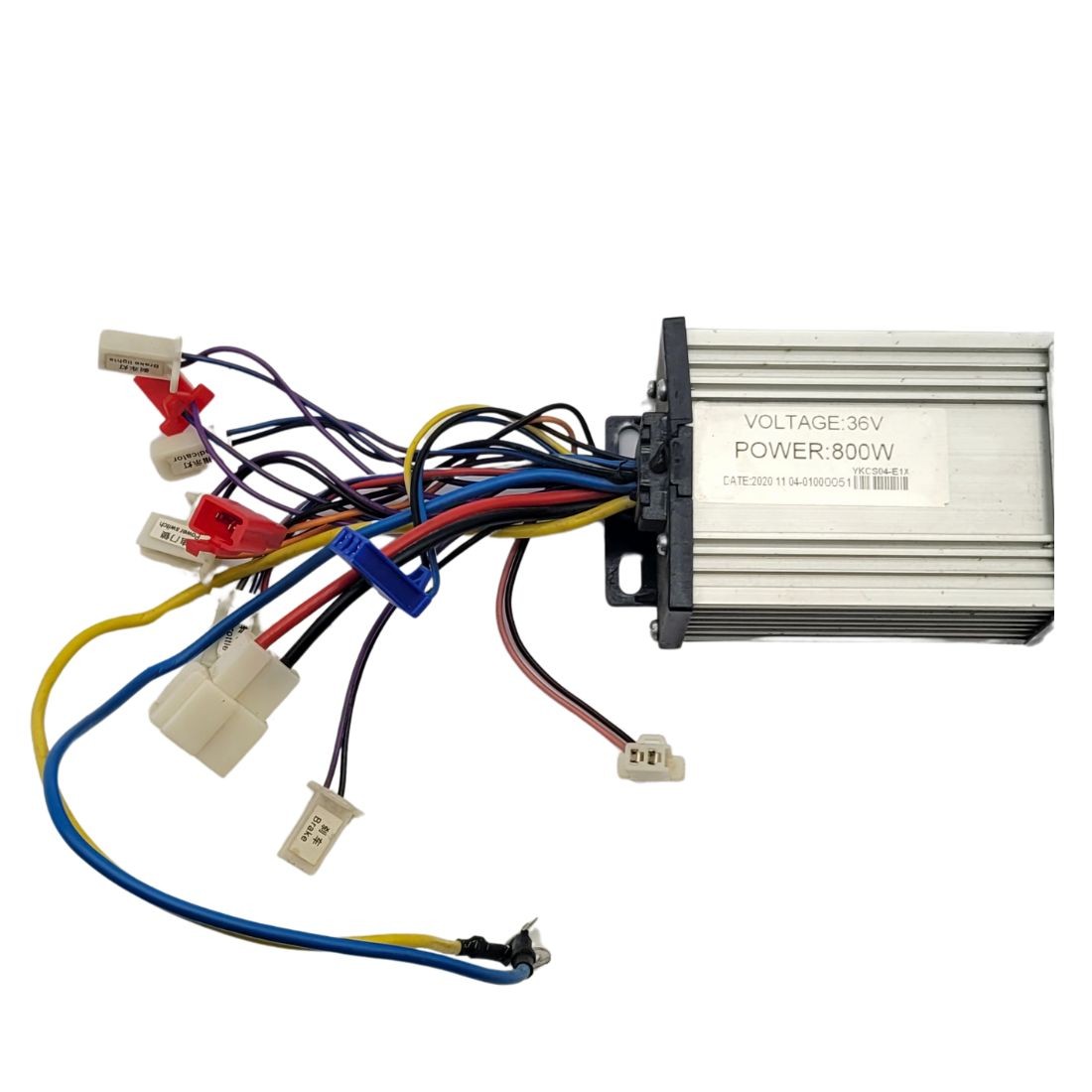

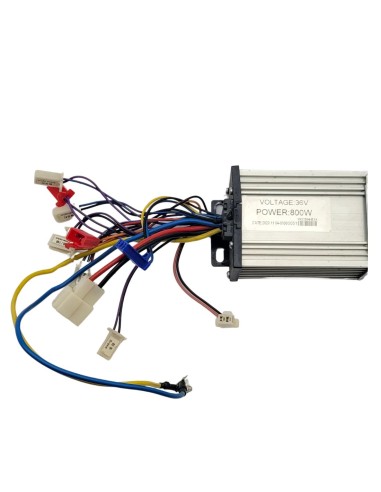

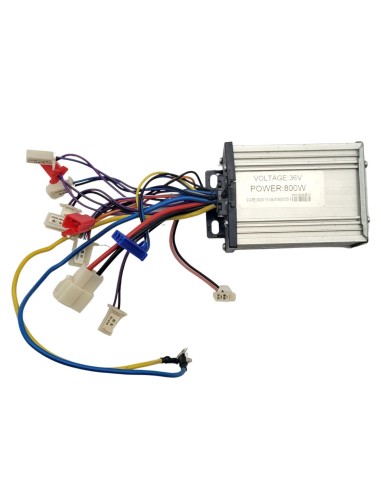

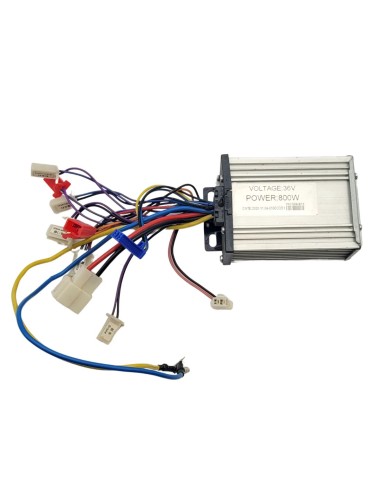

Variateur / Contrôleur Quad BIBOU / BIG FOOT 800 W électrique 36V YKCS04-E1X

Variateur / Contrôleur Quad BIBOU / BIG FOOT 800 W électrique 36V YKCS04-E1X

Description

-Branchement électrique:

- 1 prise à 2 fils pour la prise de recharge de batterie ( 1 rose et 1 noir noté charge sur la prise)

- 1 prise avec 3 fils pour le réglage des 3 vitesses ( 1 noir , 1 bleu et 1 jaune )

- 1 prise à 2 fils pour le neiman ( 1 bleu avec un liseré rouge et un orange noté power switch sur la prise)

- 1 prise à 2 fils pour l'alimentation des batteries (2 gros fils  ,1 noir et 1 rouge)

- 1 fil jaune qui est relié sur l'inverseur pour la sortie moteur

- 1 fil bleu relié à l'inverseur pour la sortie moteur

- 1 prise à 1 prise à 3 fils pour la poignée d'accélérateur ( 1 rouge , 1 gris et 1 bleu liseré blanc)

- 1 prises en sortie 36V ( 1 bleu liseré rouge et 1 noir noté indicator )

-  1 prise à 2 fils ( 1 noir et 1 orange prise rouge )

- 1 prise à 2 fils (  1 violet , 1 bleu liseré rouge prise rouge)

- 2 prises à 2 fils pour les contacteurs de frein noté brake ( 1 violet et 1 noir)

- 1 prise à 2 fils qui correspond au feu arrière ( 1 noir et 1 violet noté braking light )

Ce variateur est montés sur les BIBOU 500 / 800 W XTRM 81

Vérifier votre modèle et vos branchement avant de commander
