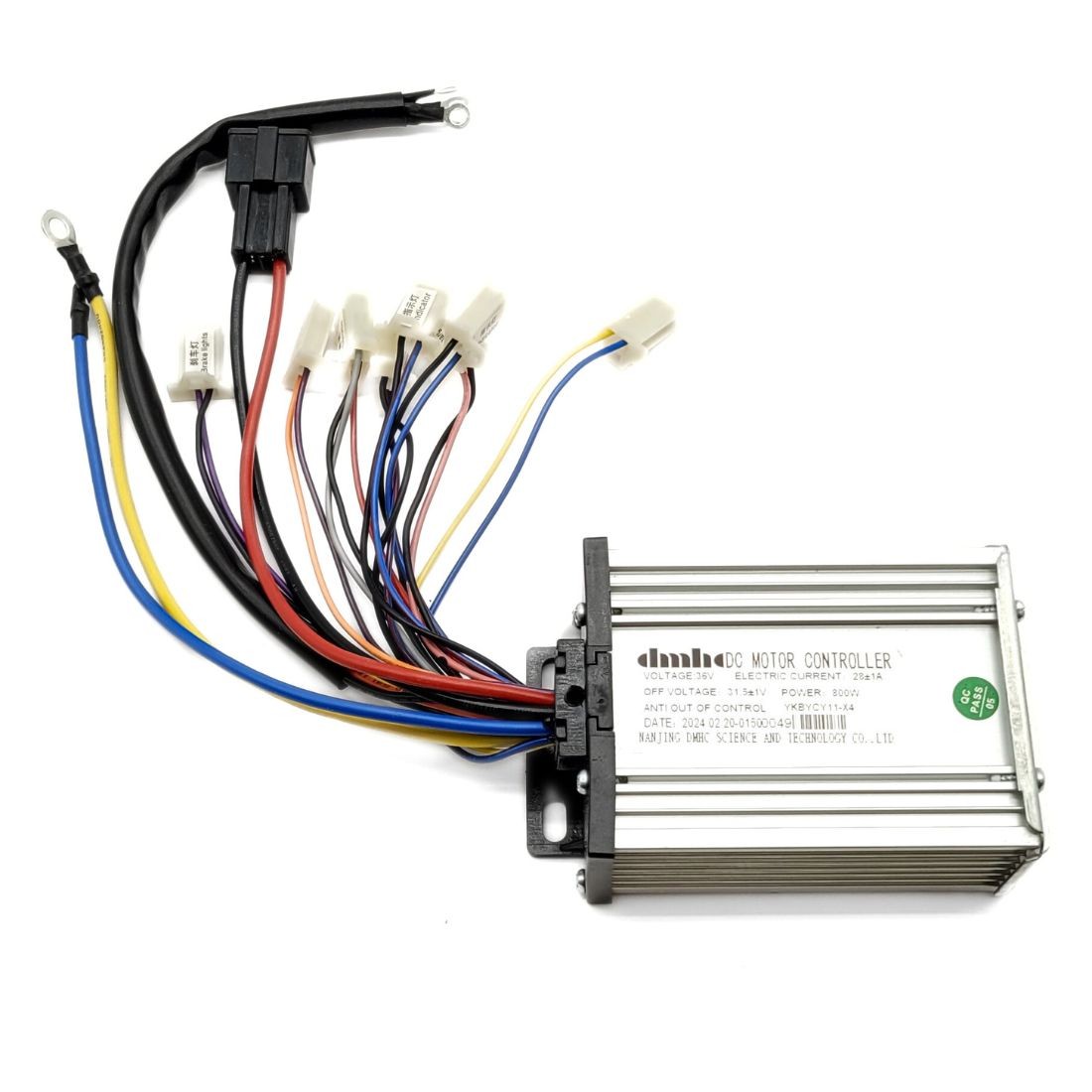

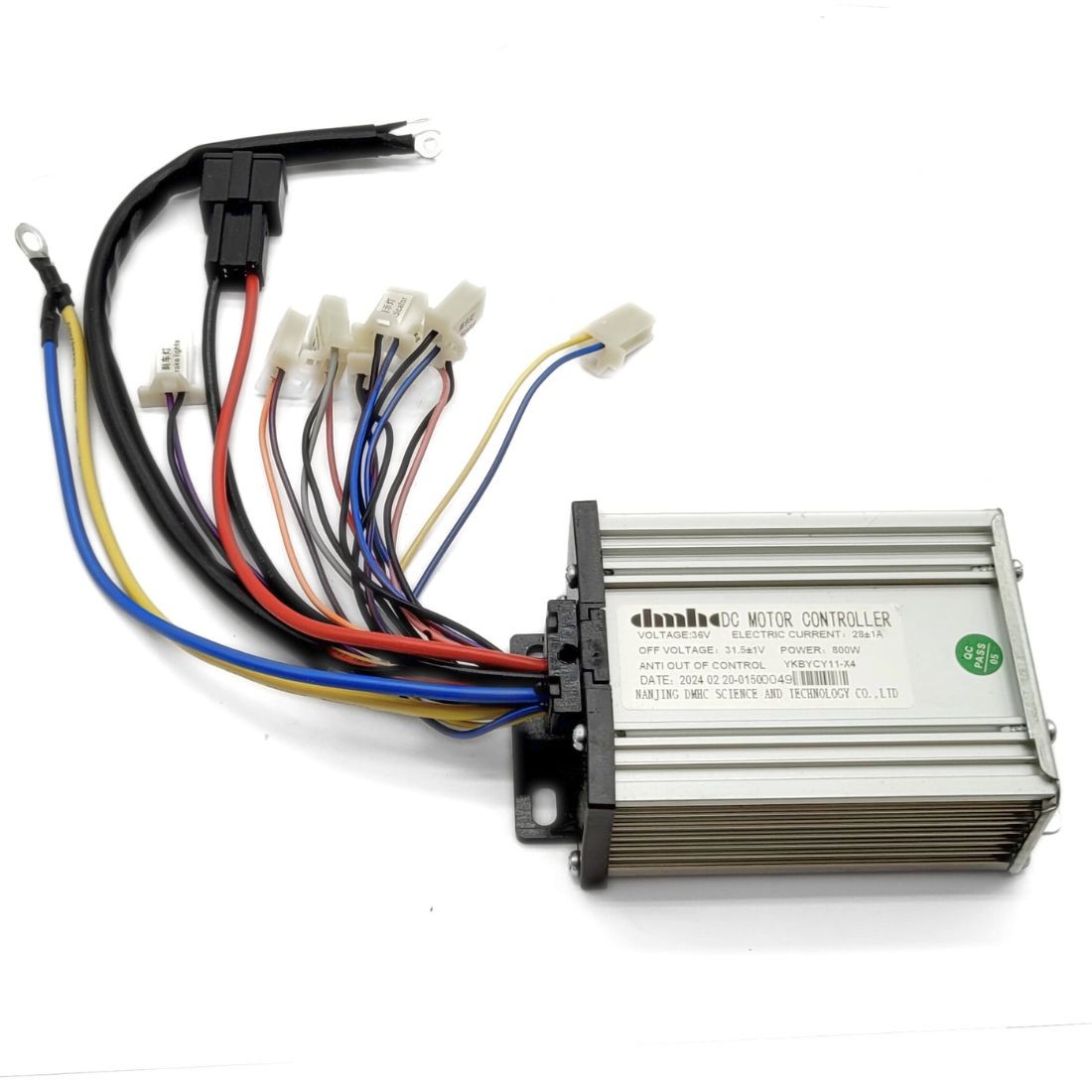

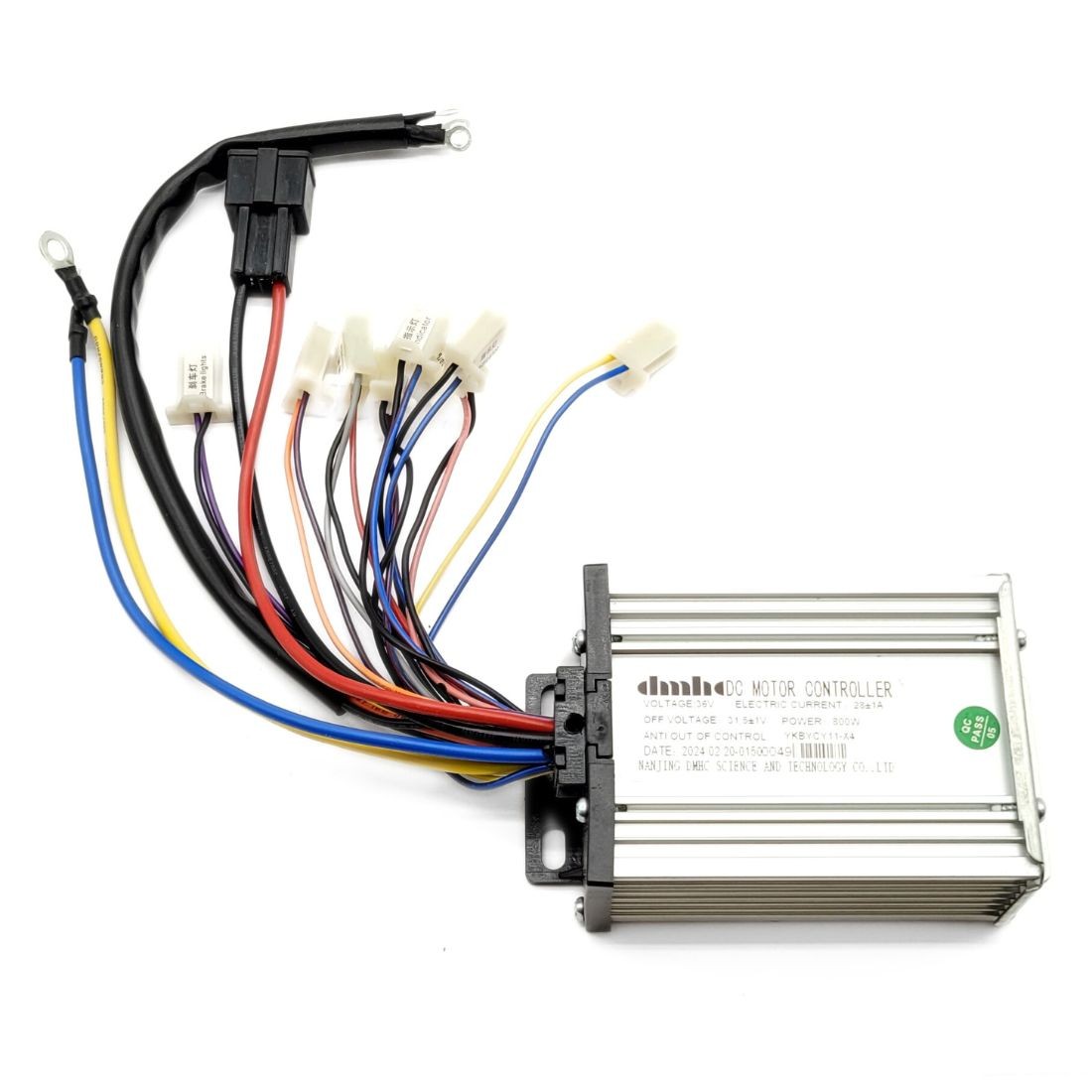

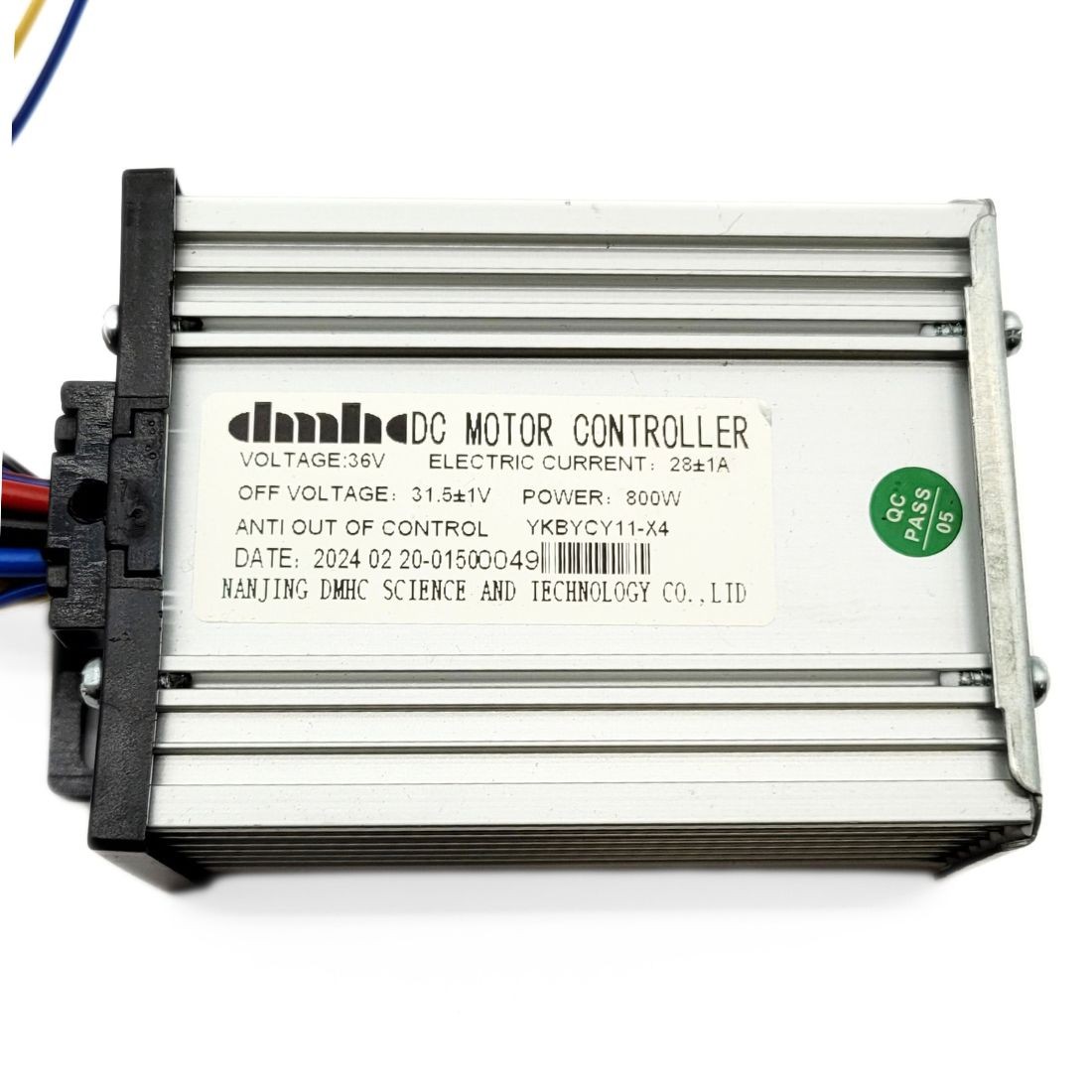

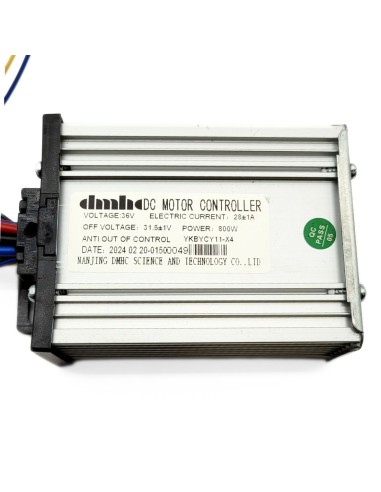

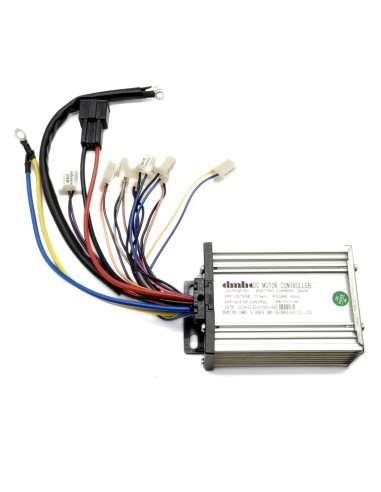

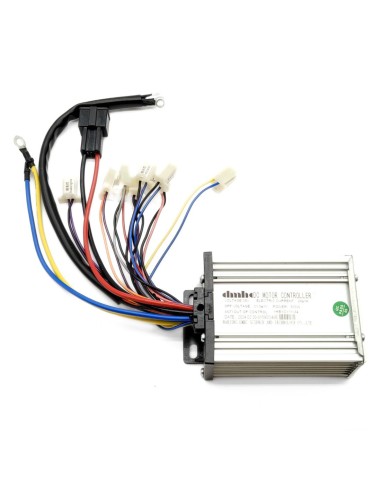

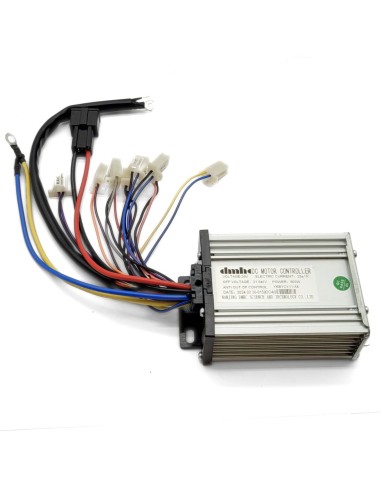

Variateur / Contrôleur Quad BIBOU / BIG FOOT800 W électrique 36V DMHC YKBYCY11-X4

Variateur / Contrôleur Quad BIBOU / BIG FOOT800 W électrique 36V DMHC YKBYCY11-X4

Description

-Branchement électrique:

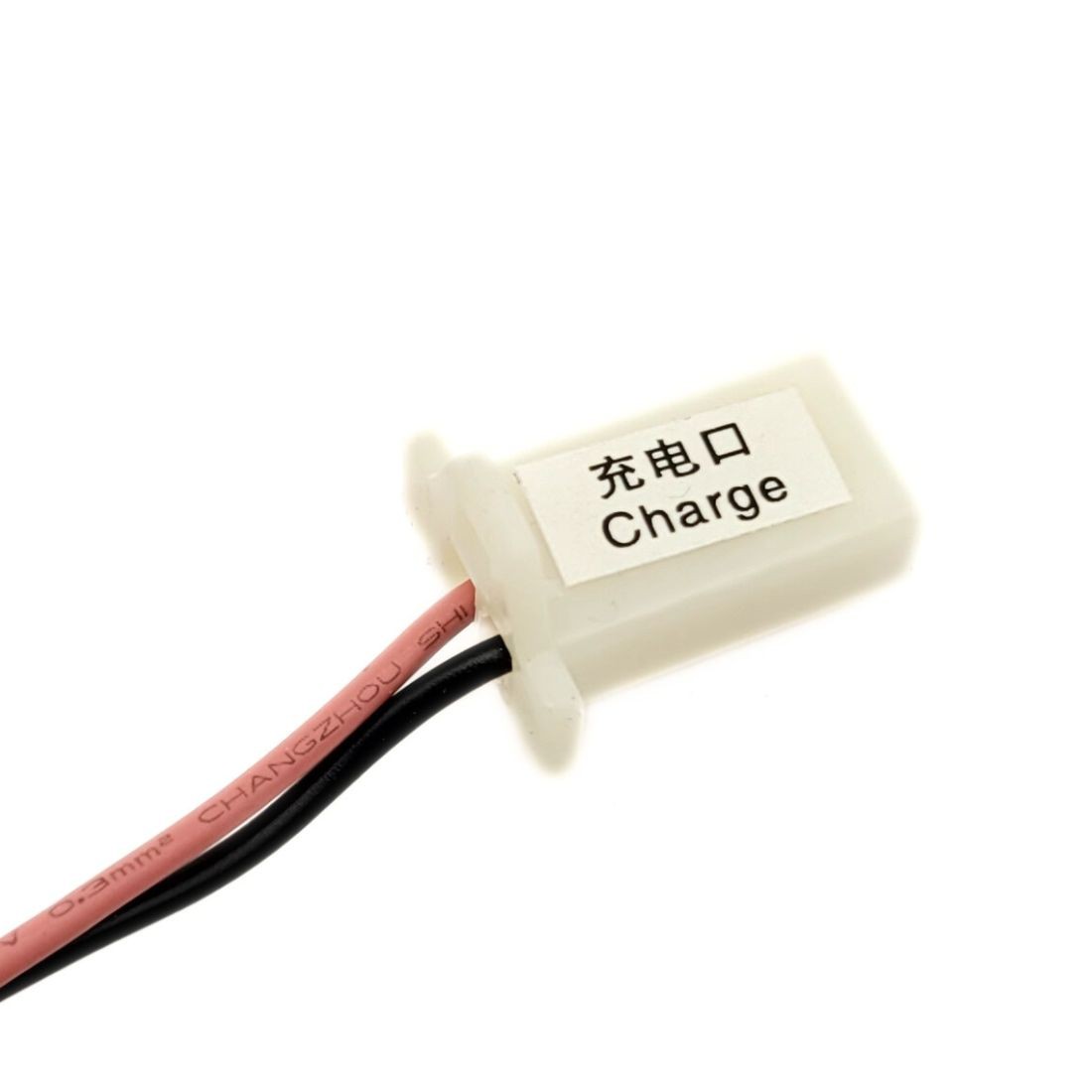

- 1 prise à 2 fils pour la prise de recharge de batterie ( 1 rose et 1 noir noté charge sur la prise)

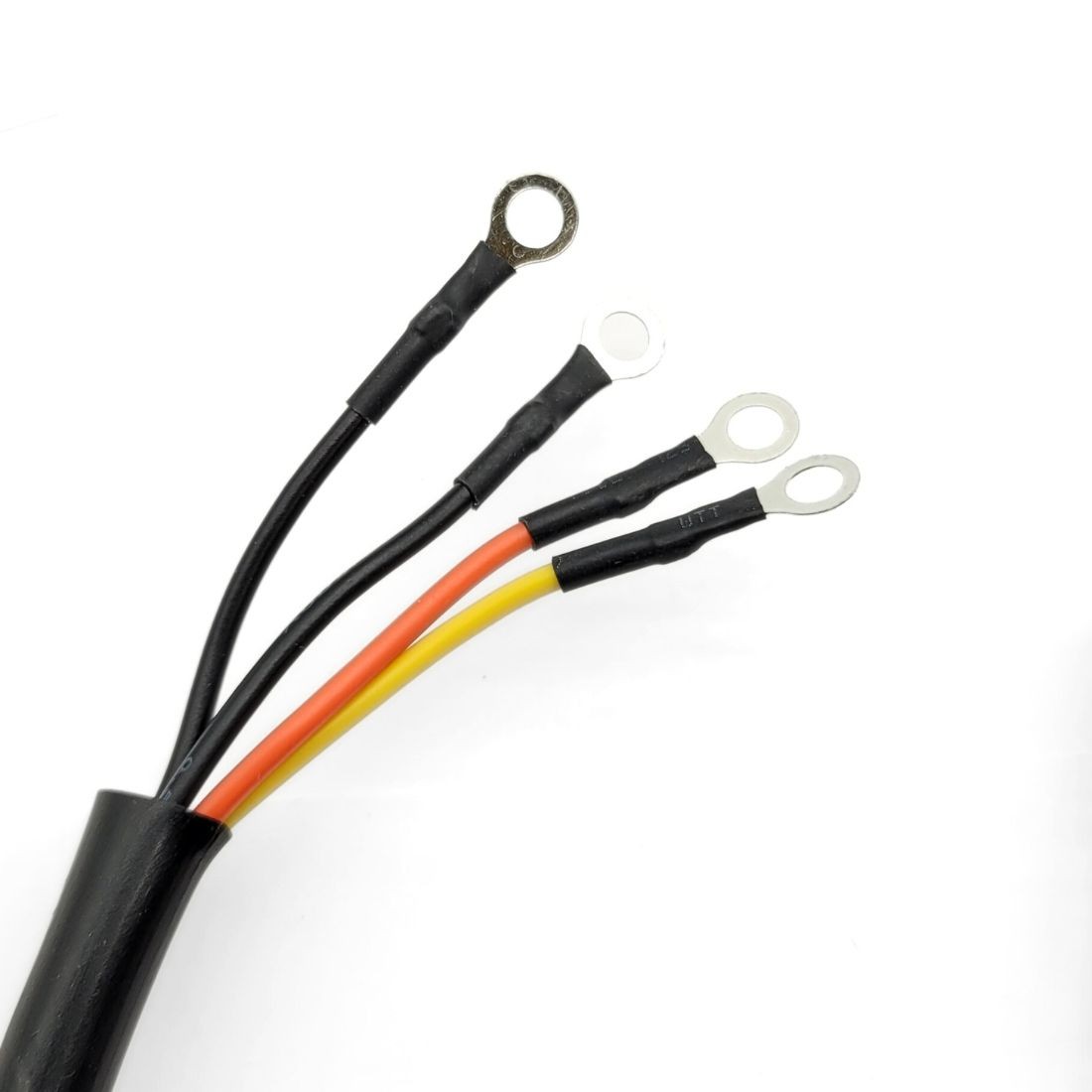

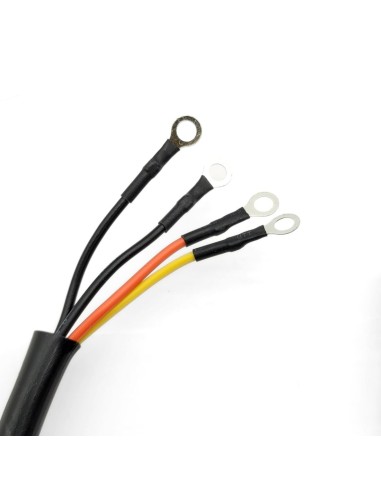

- 1 prise avec 4 fils pour le réglage des 3 vitesses ( 2 noirs , 1 orange et 1 jaune cosse arrondies)

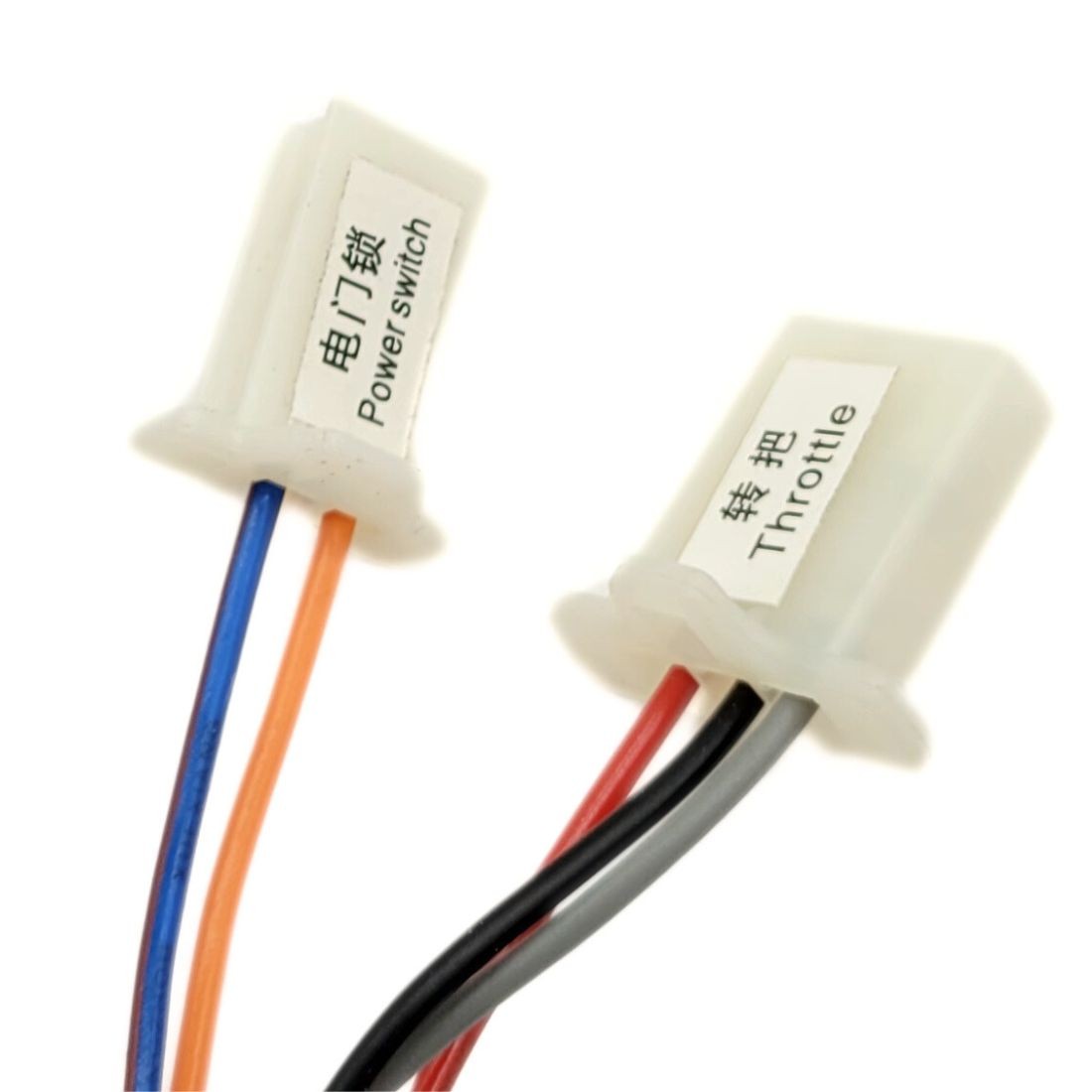

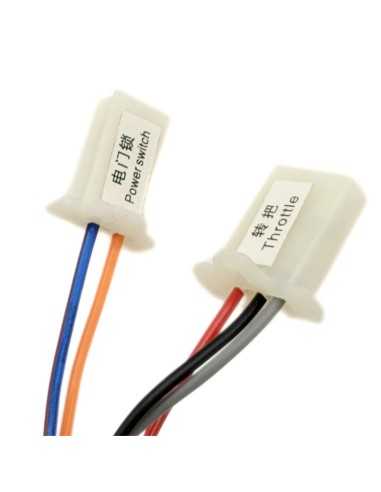

- 1 prise à 2 fils pour le neiman ( 1 bleu avec un liseré rouge et un orange noté power switch sur la prise)

- 1 prise à 2 fils pour l'alimentation des batteries (2 gros fils  ,1 noir et 1 rouge)

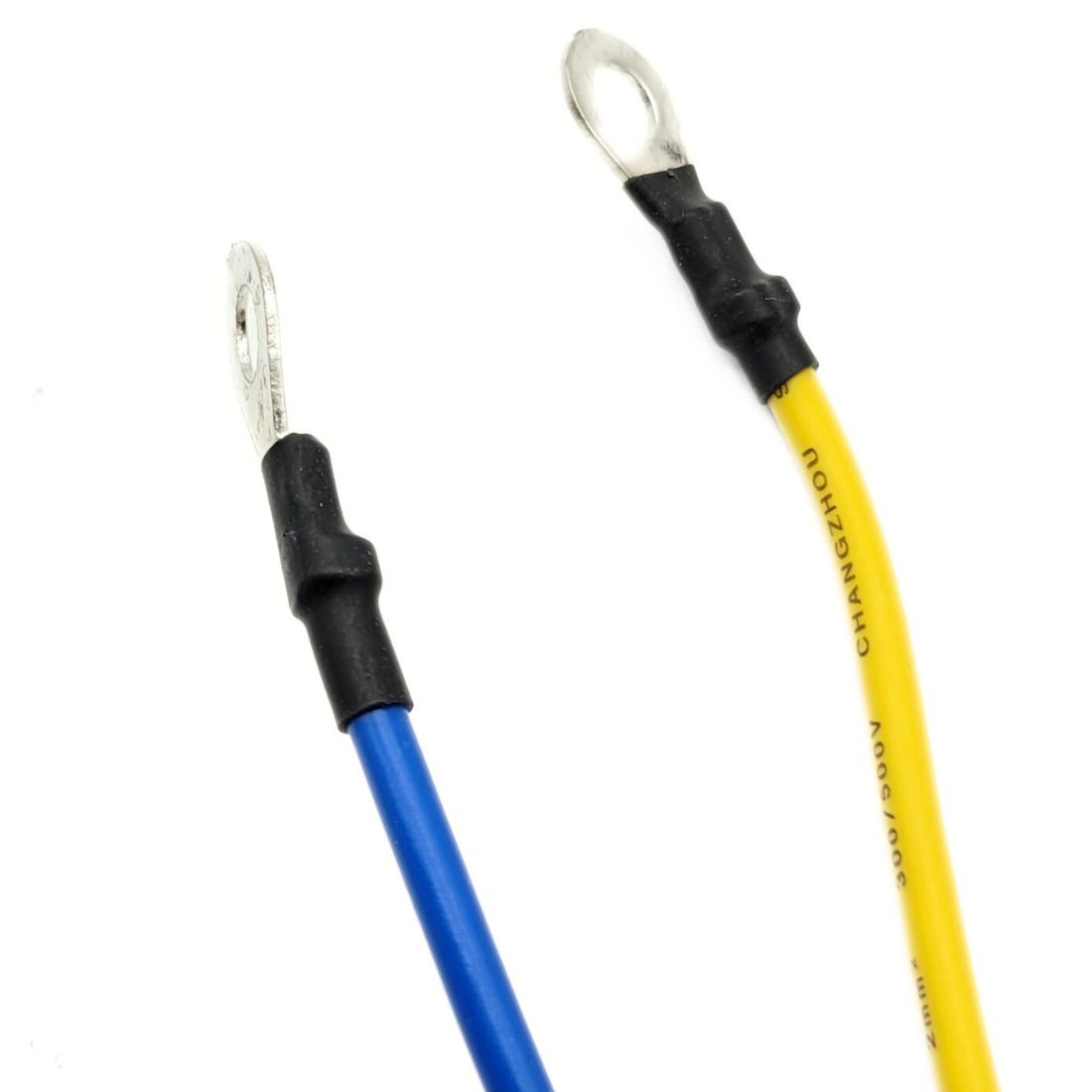

- 1 fil jaune qui est relié sur l'inverseur pour la sortie moteur

- 1 fil bleu relié à l'inverseur pour la sortie moteur

- 1 prise à 1 prise à 3 fils pour la poignée d'accélérateur ( 1 rouge , 1 gris et 1 noir)

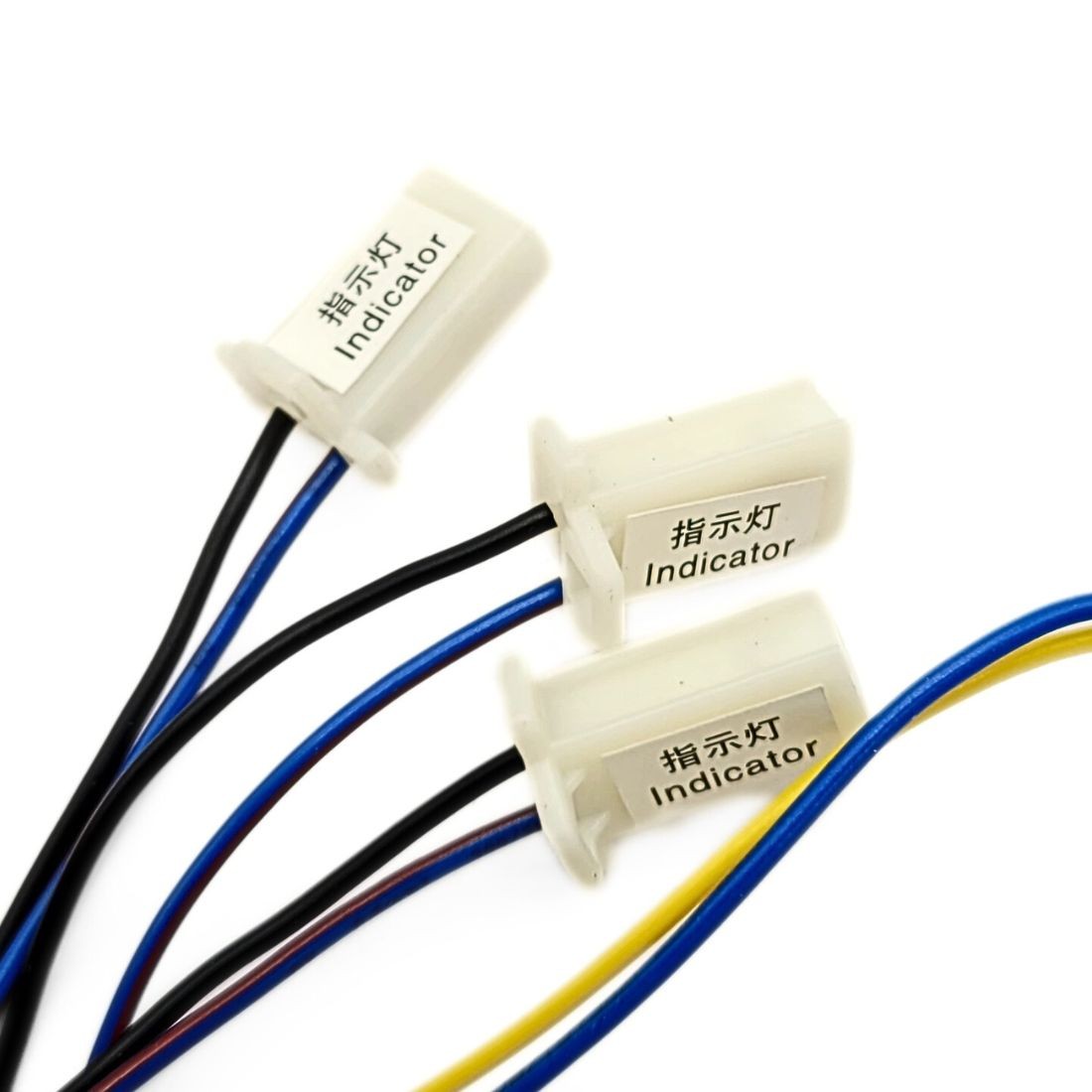

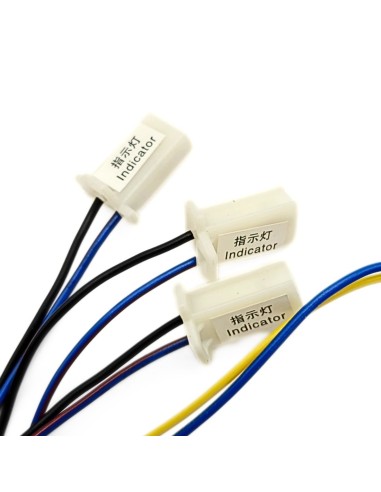

- 3 prises en sortie 36V ( 1 bleu liseré rouge et 1 noir noté indicator )

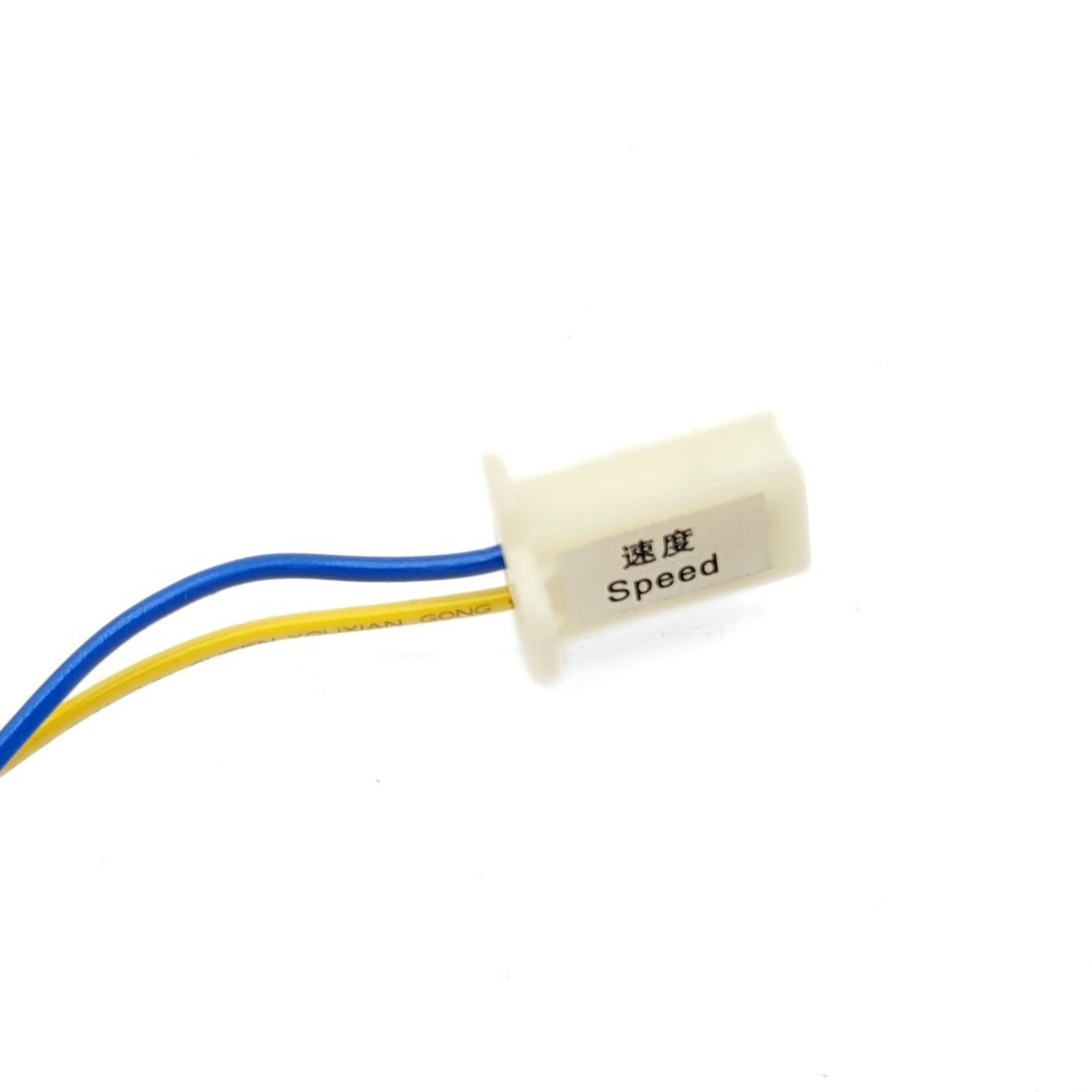

-  1 prise à 2 fils ( 1 bleu et 1 jaune noté speed )

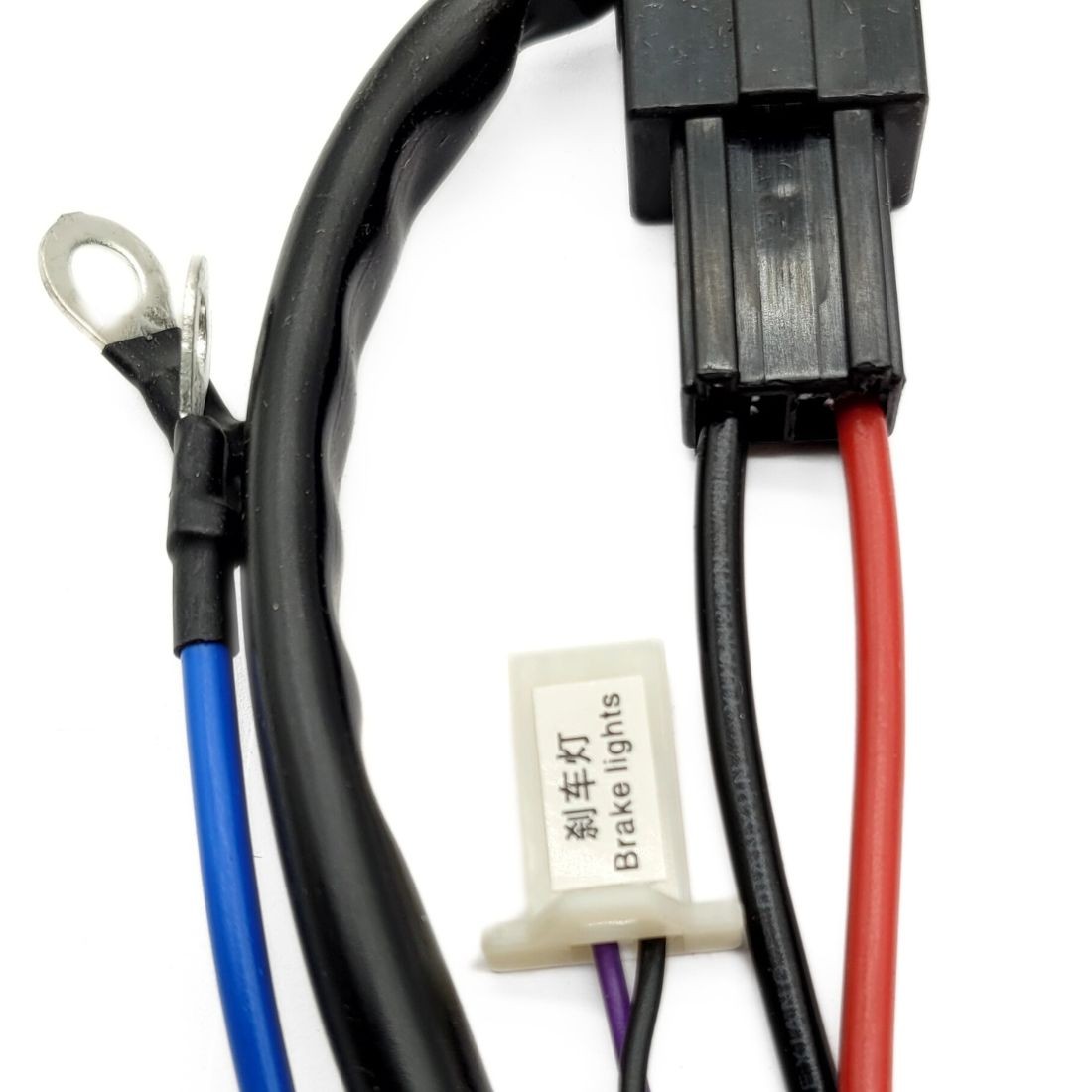

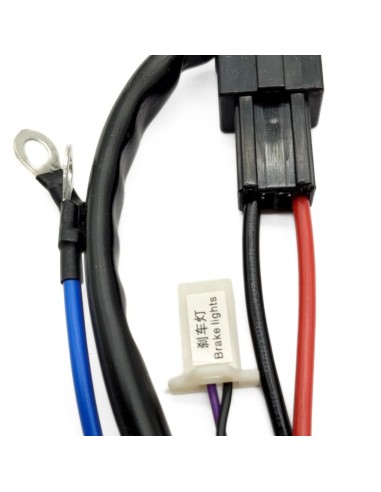

- 1 prise à 2 fils qui correspond au feu arrière ( 1 noir et 1 violet noté braking light )

Ce variateur peut remplacer les anciennes générations de variateur  800W des BIG FOOT / PUMA / BIBOU  , il est de meilleurs qualité que les premières générations

Vérifier votre modèle et vos branchement avant de commander
