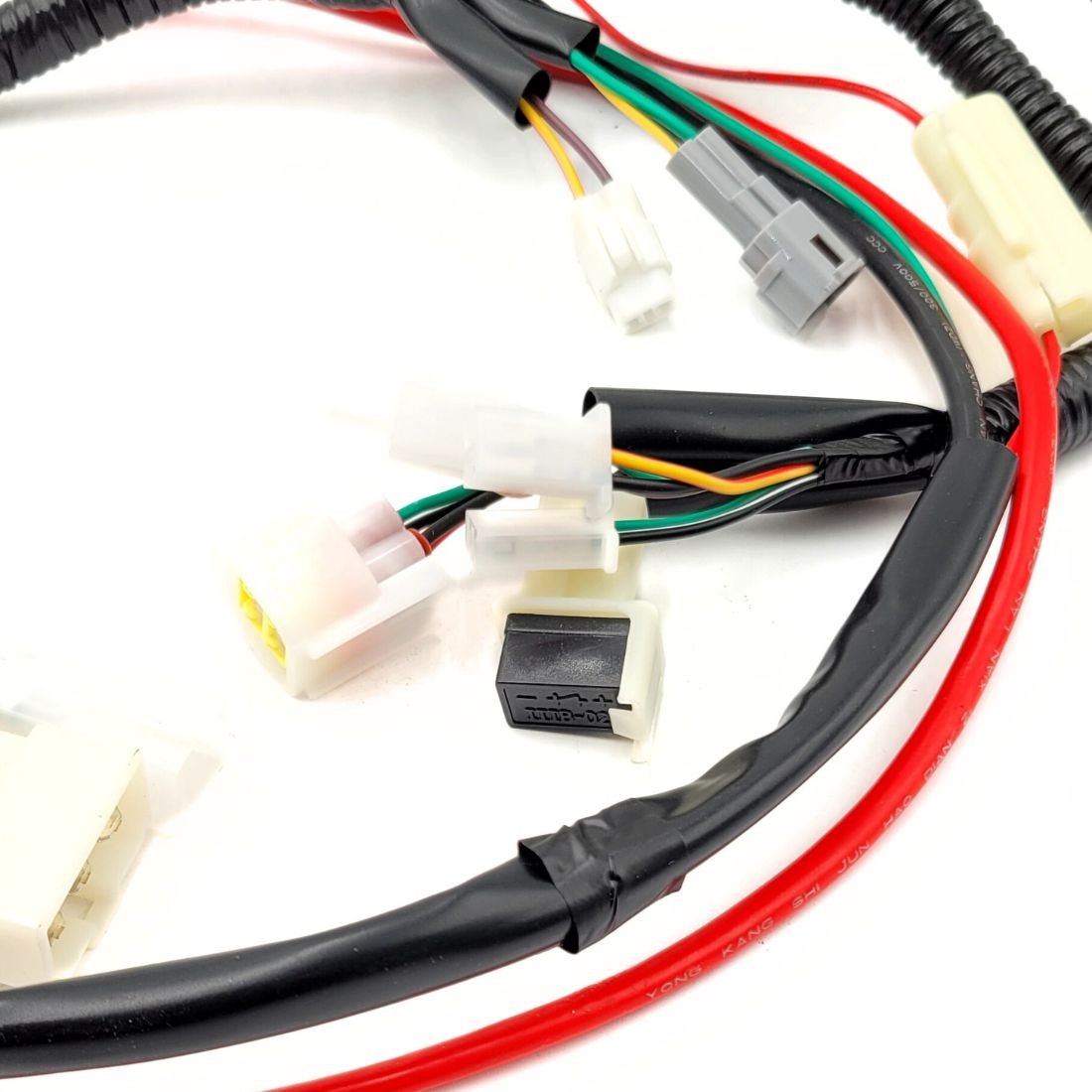

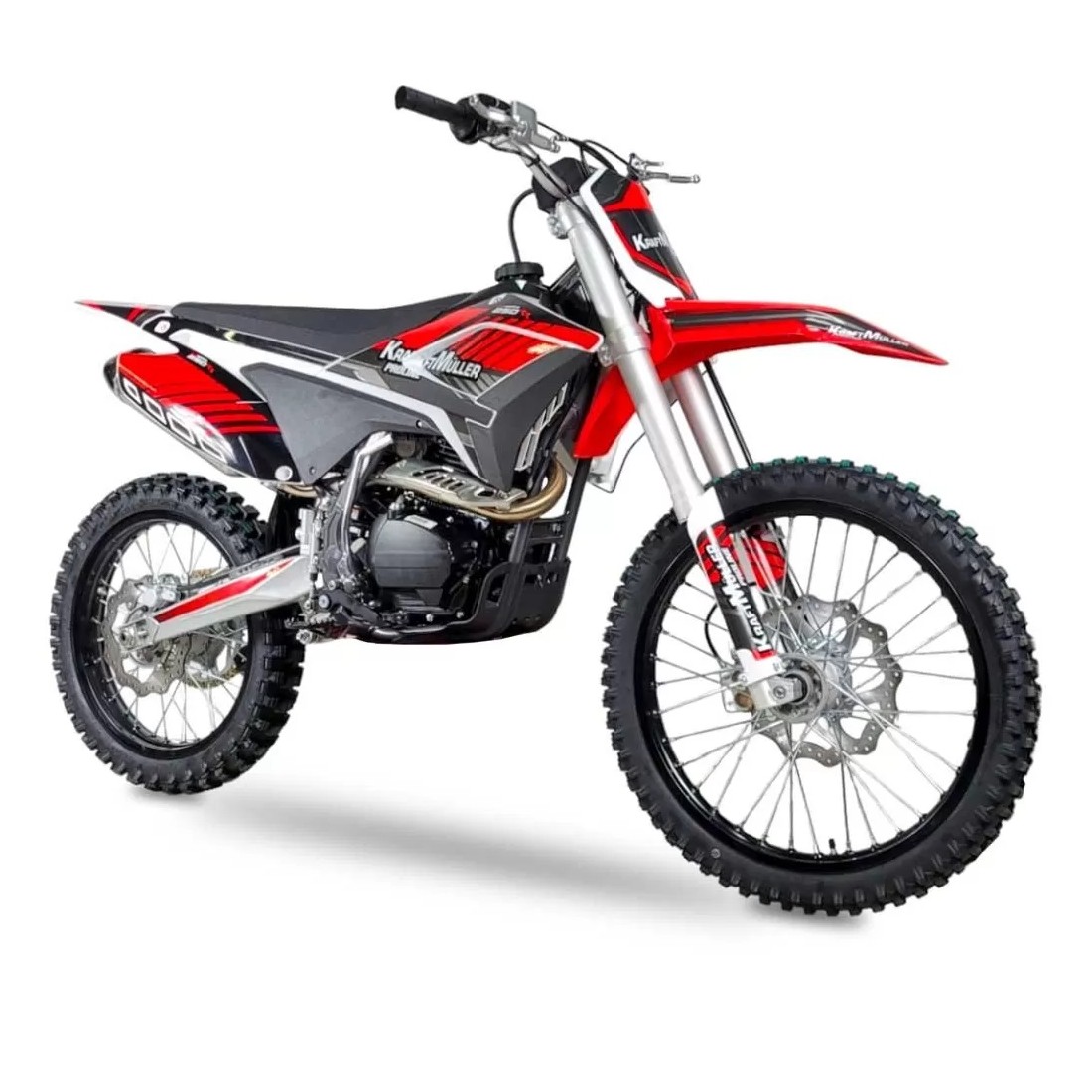

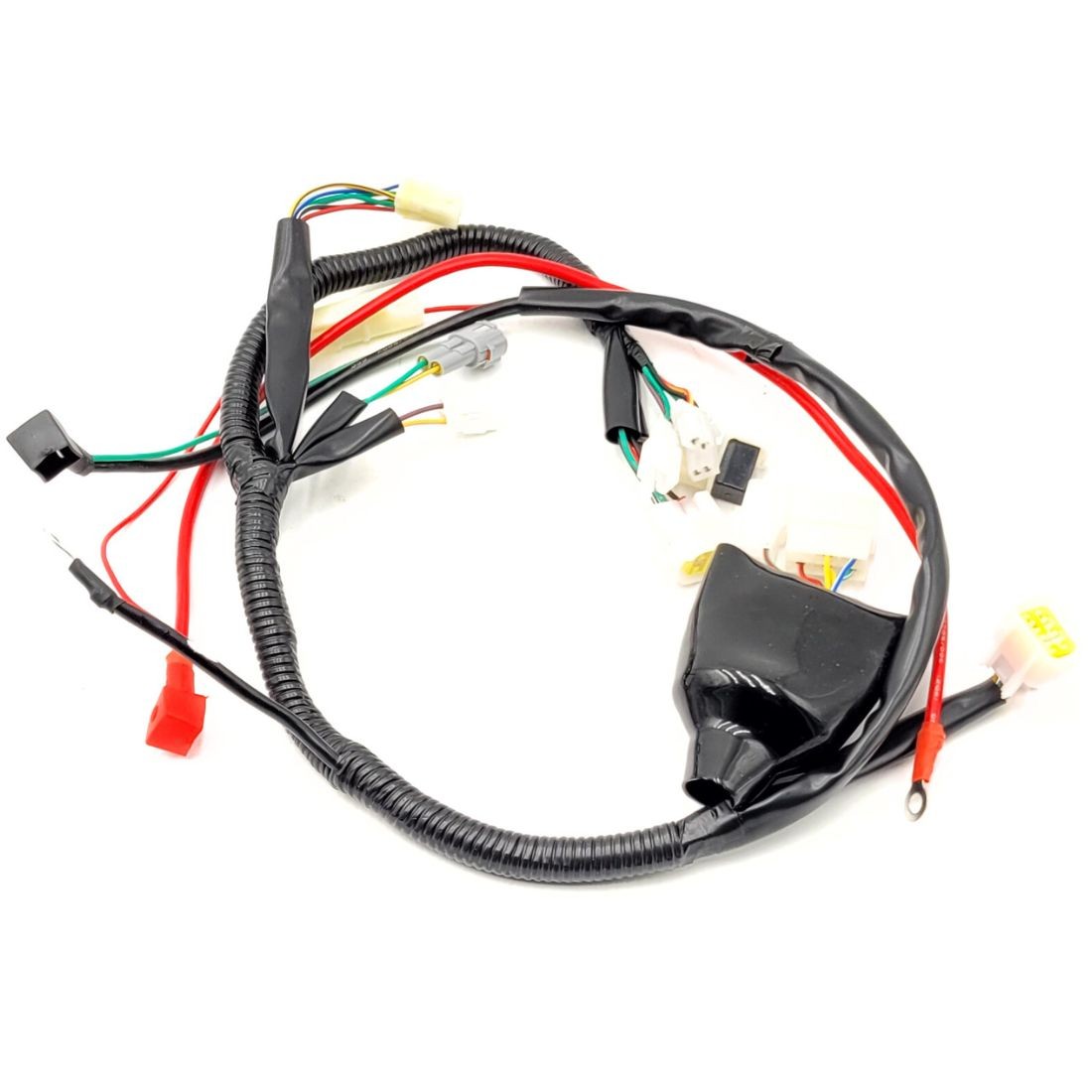

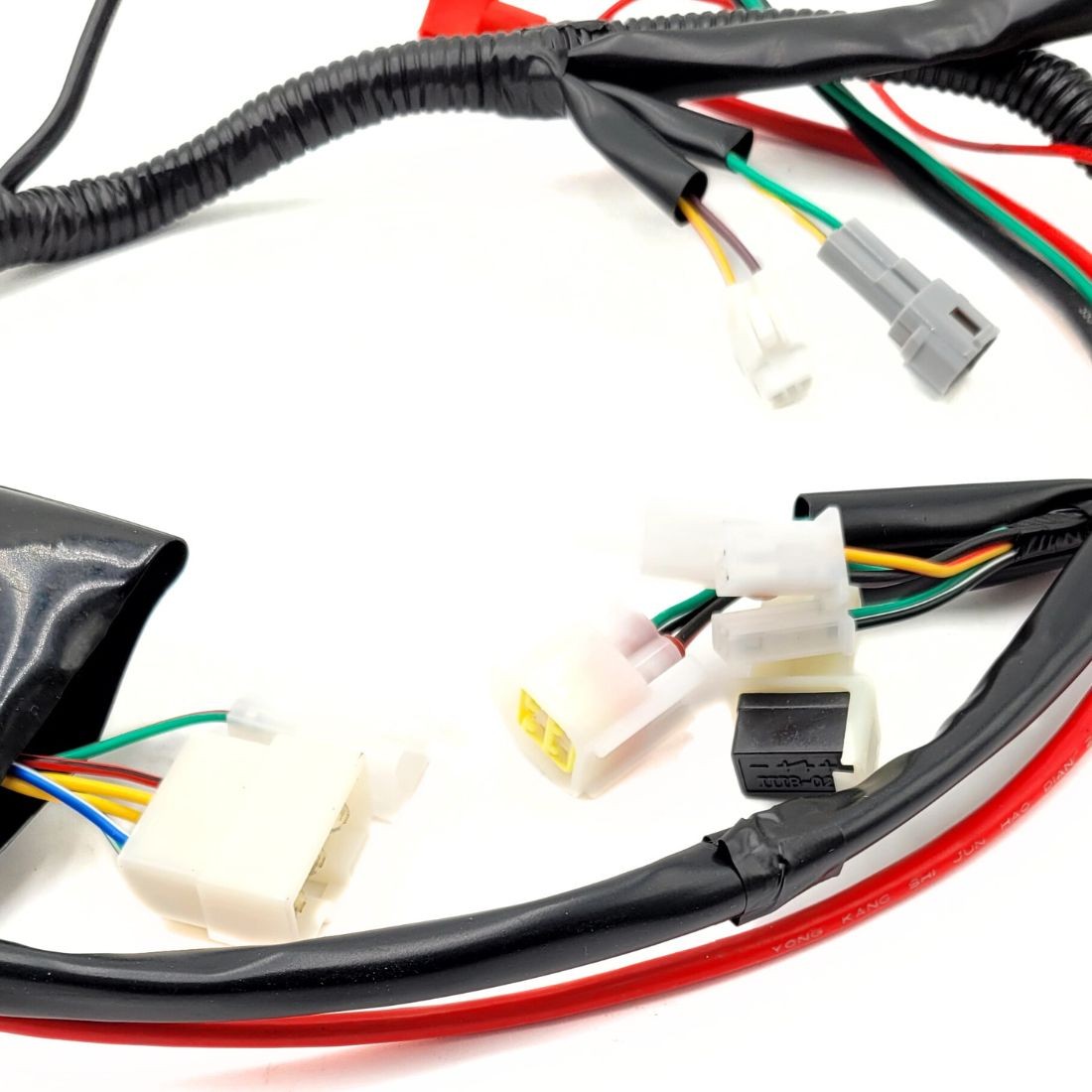

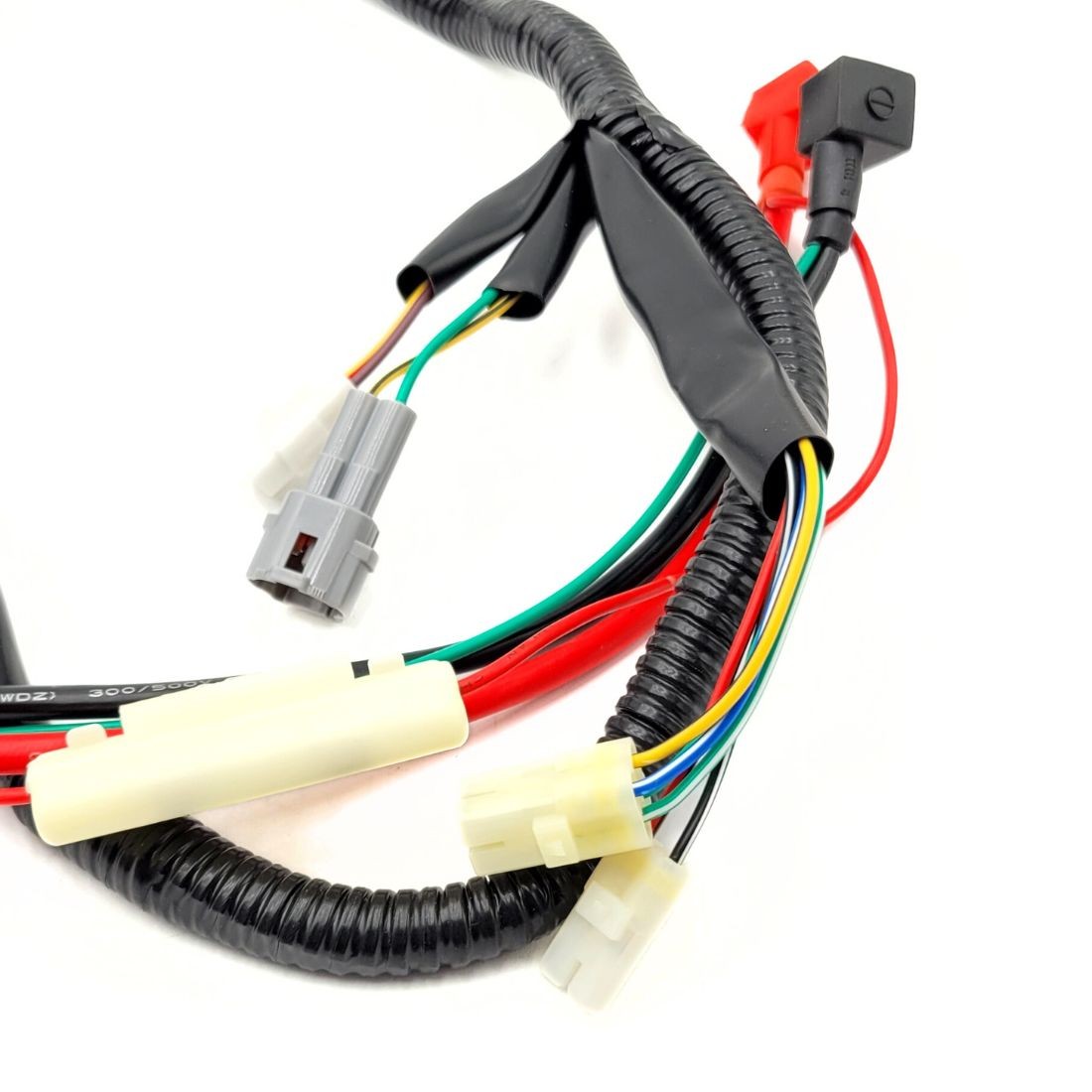

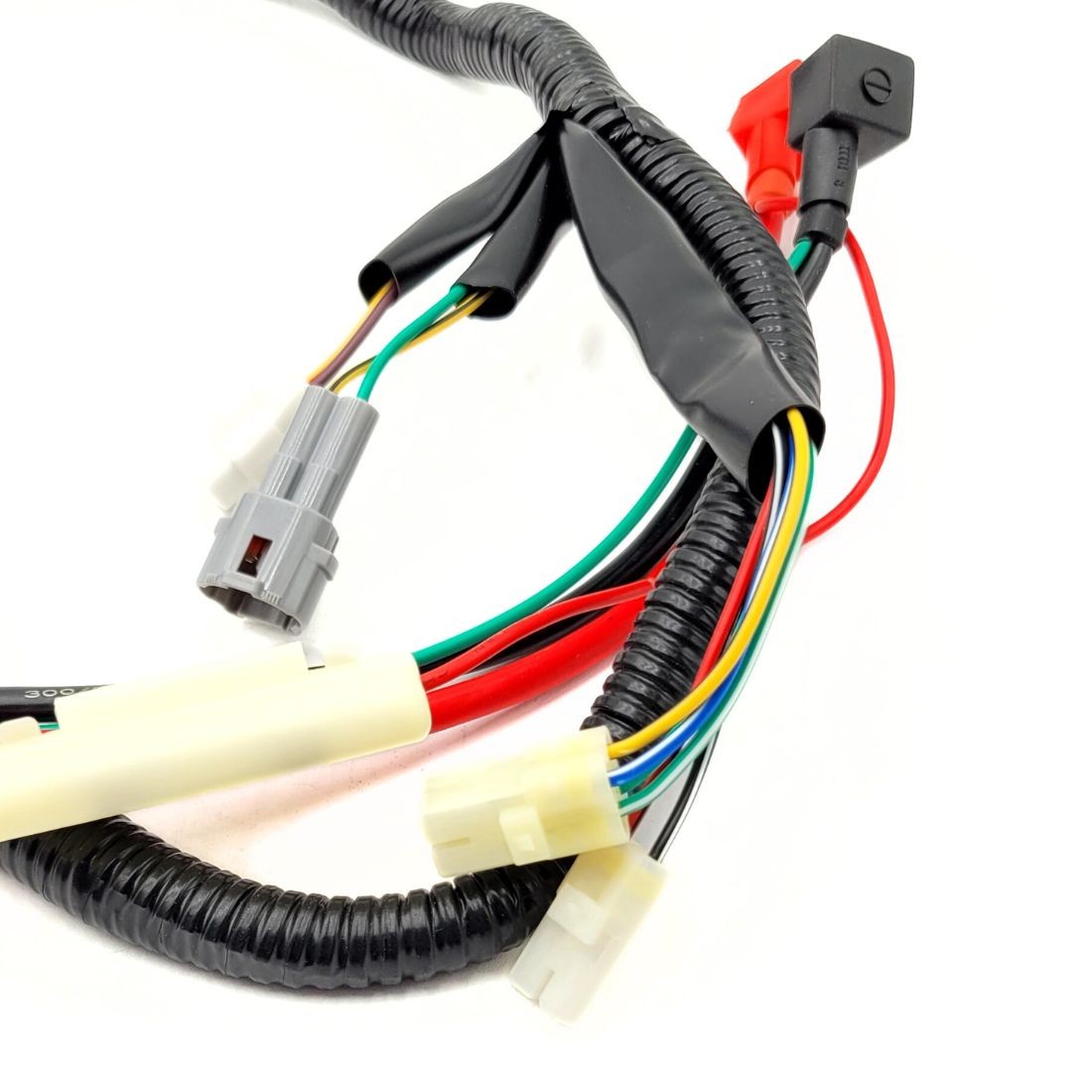

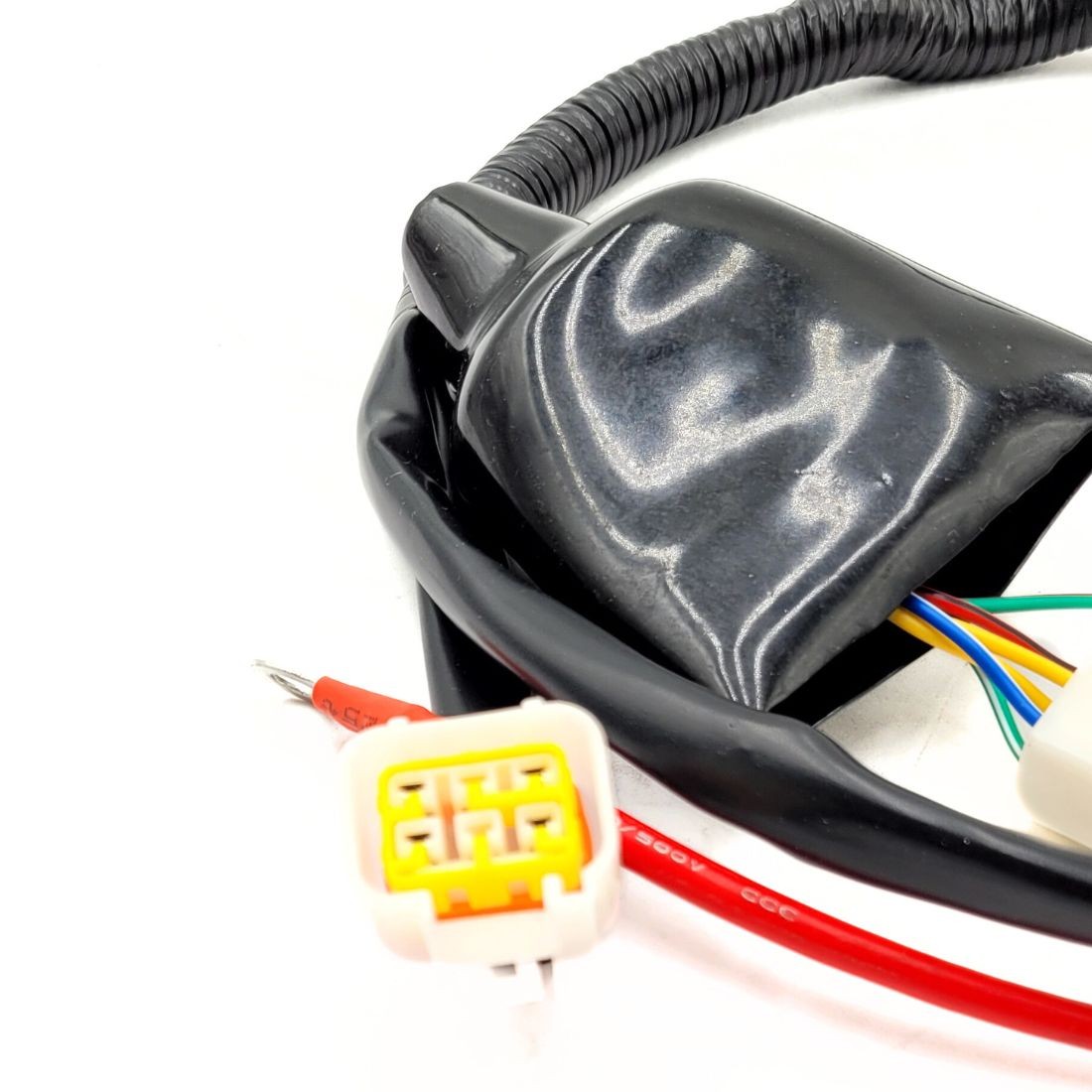

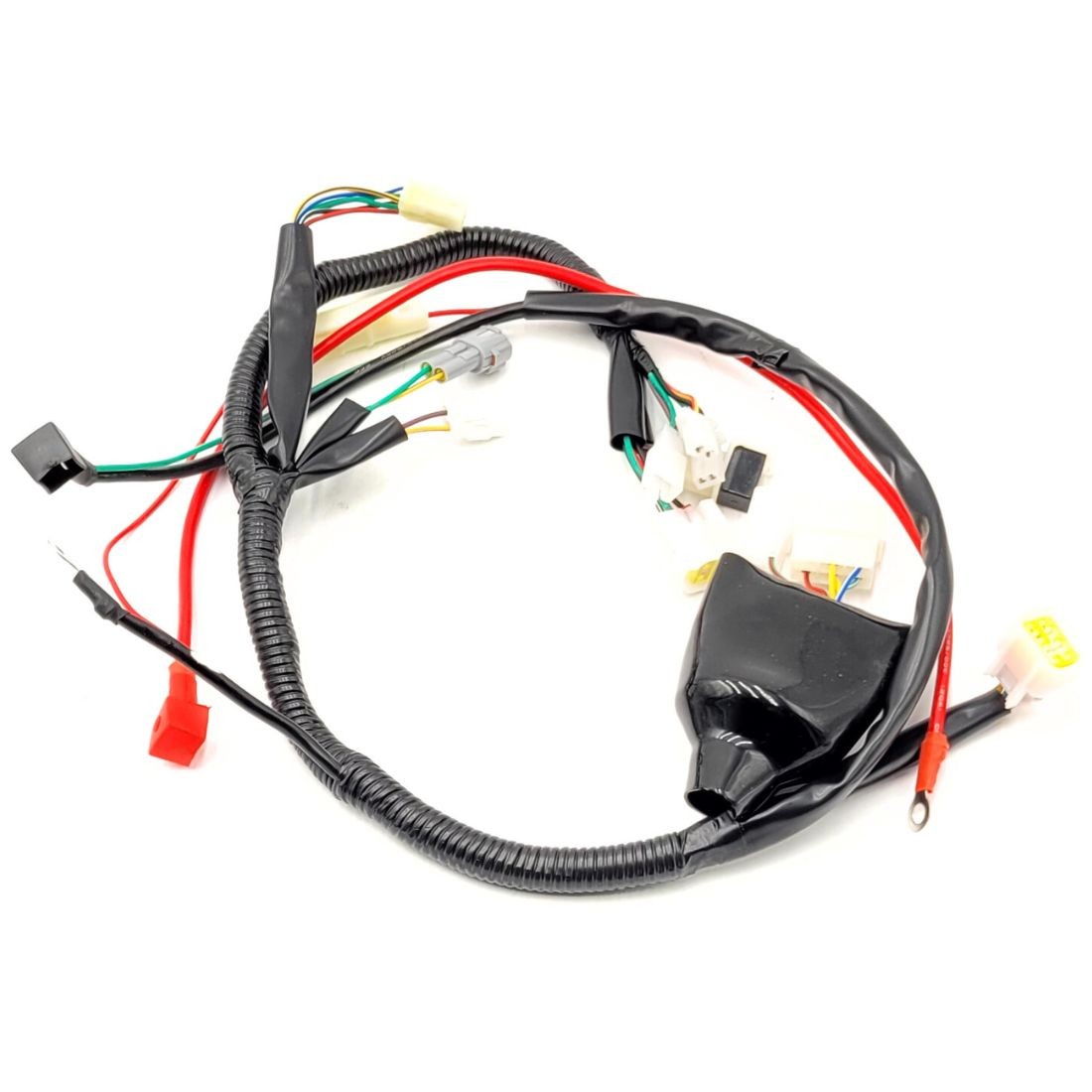

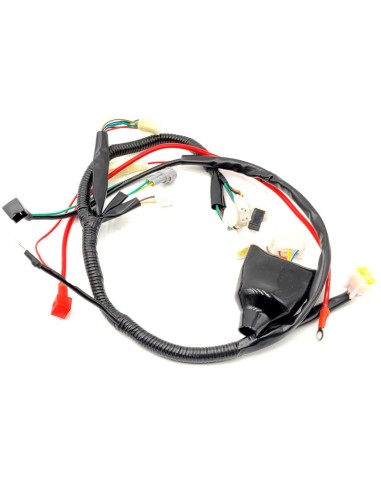

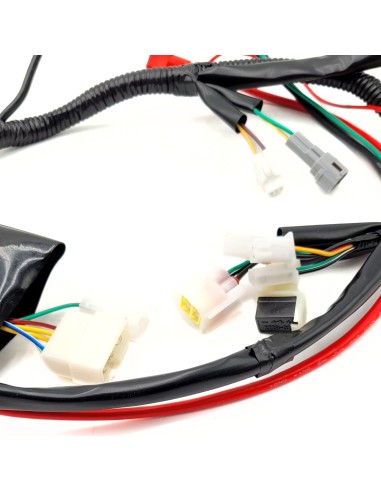

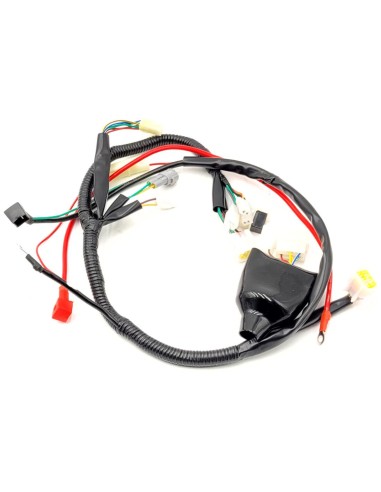

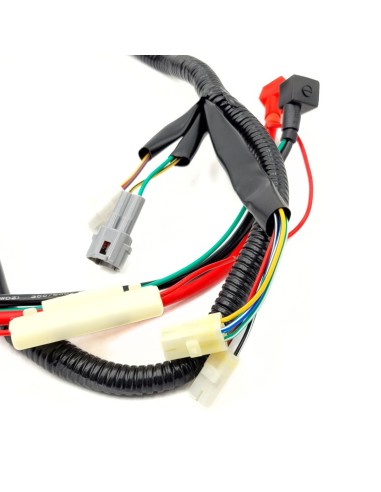

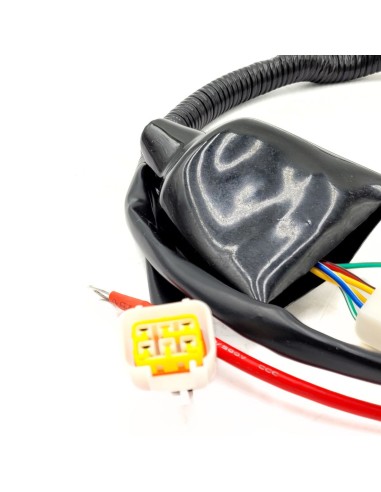

Faisceau électrique pour dirt bike APOLLO THUNDER AGB 40 / KRAFTMULLER KFR 250 CC

Faisceau électrique pour dirt bike APOLLO THUNDER AGB40 / KRAFTMULLER KFR 250 CC

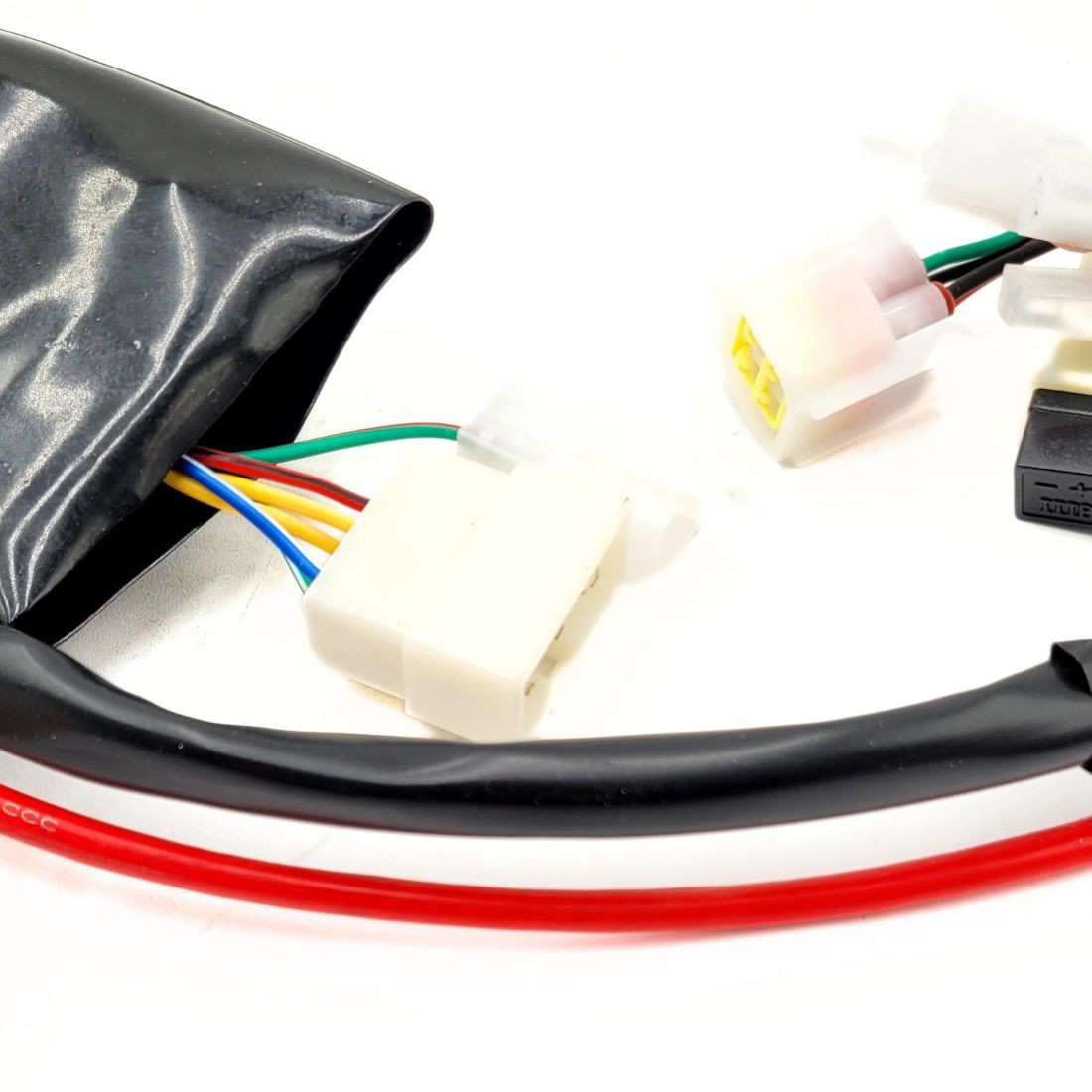

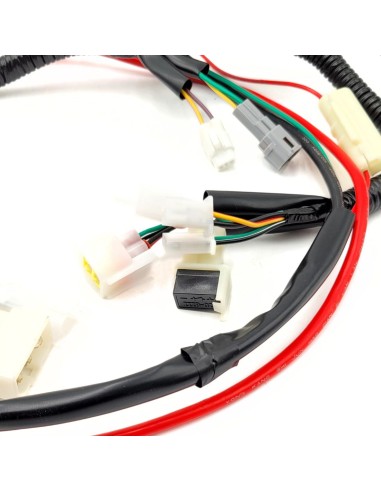

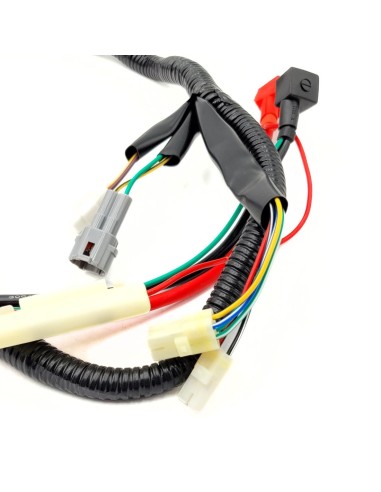

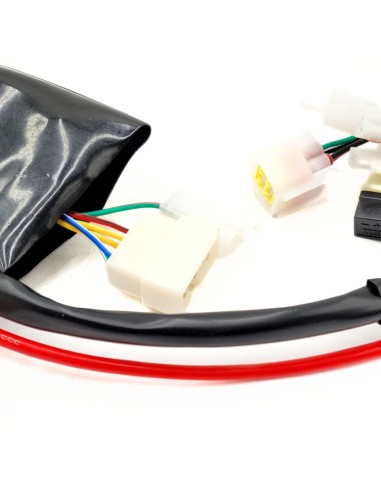

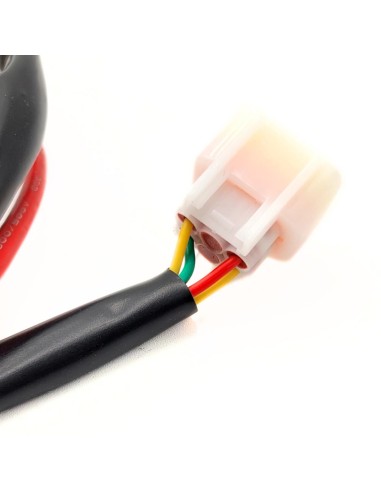

Description:

- 1 prise avec 5 fils  pour le plateau d'allumage moteur ( 1 bleu et blanc , 1 noir et rouge , 1 vert et blanc  et 2 jaunes )

- 2 prise avec 6 fils pour le CDI ( 1 prise  à fils : 1 noir et blanc et 1 noir et rouge et 1 prise à 4 fils : 1 vert , 1 vert et blanc , 1 jaune et noir , 1 bleu et blanc )

- 2 prise avec 4 fils (1 prise à 2 fils : 1 rouge et jaune, et 1 noir + 1 prise à 2 fils : 1 vert et 1 noir et blanc ) pour le coupe circuit + bouton de démarrage

- 1 prise avec 4 fils  pour le neiman ( 1 noir , 1 noir et blanc , 1 vert , 1 rouge )

- 1 redresseur à 2 fils ( 1 vert et rouge , 1 violet )

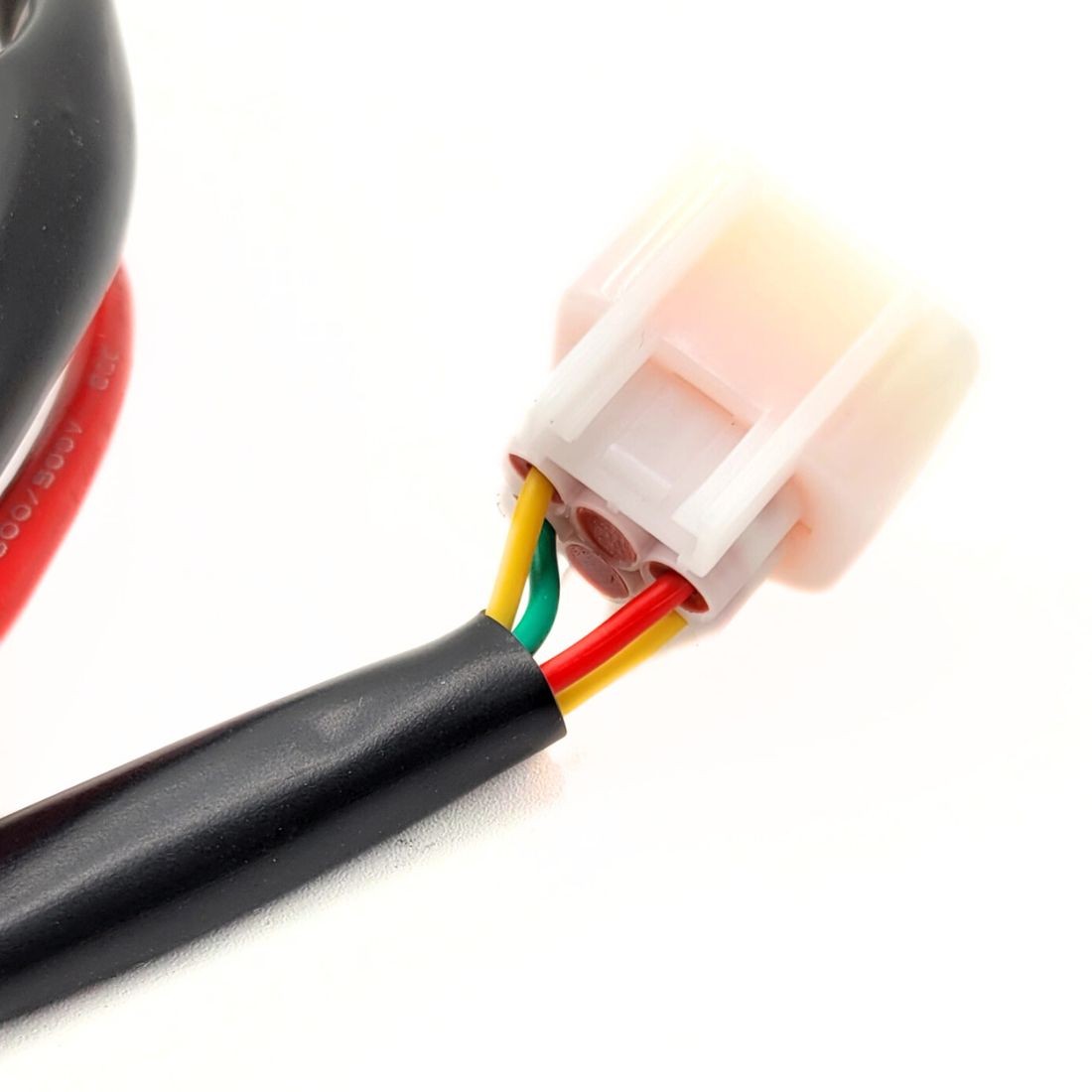

 -1 prise avec 4 fils ( 2 jaunes ,1 vert ,1 rouge ) pour le régulateur de tension

-1 prise avec 2 fils (1 rouge et jaune ,1 violet ) pour le relais de démarreur

- 2 fils (1 vert ,1 violet ) pour le contacteur de frein

- 2 fils( 1 noir et jaune ,1 vert ) pour la bobine d'allumage avec l'antiparasite

- 1 fil vert et rouge pour le capteur de point mort

-  + de la batterie

-  - de la batterie

- 1 broche pour la masse

Vérifier votre modèle et vos dimensions avant de commander
