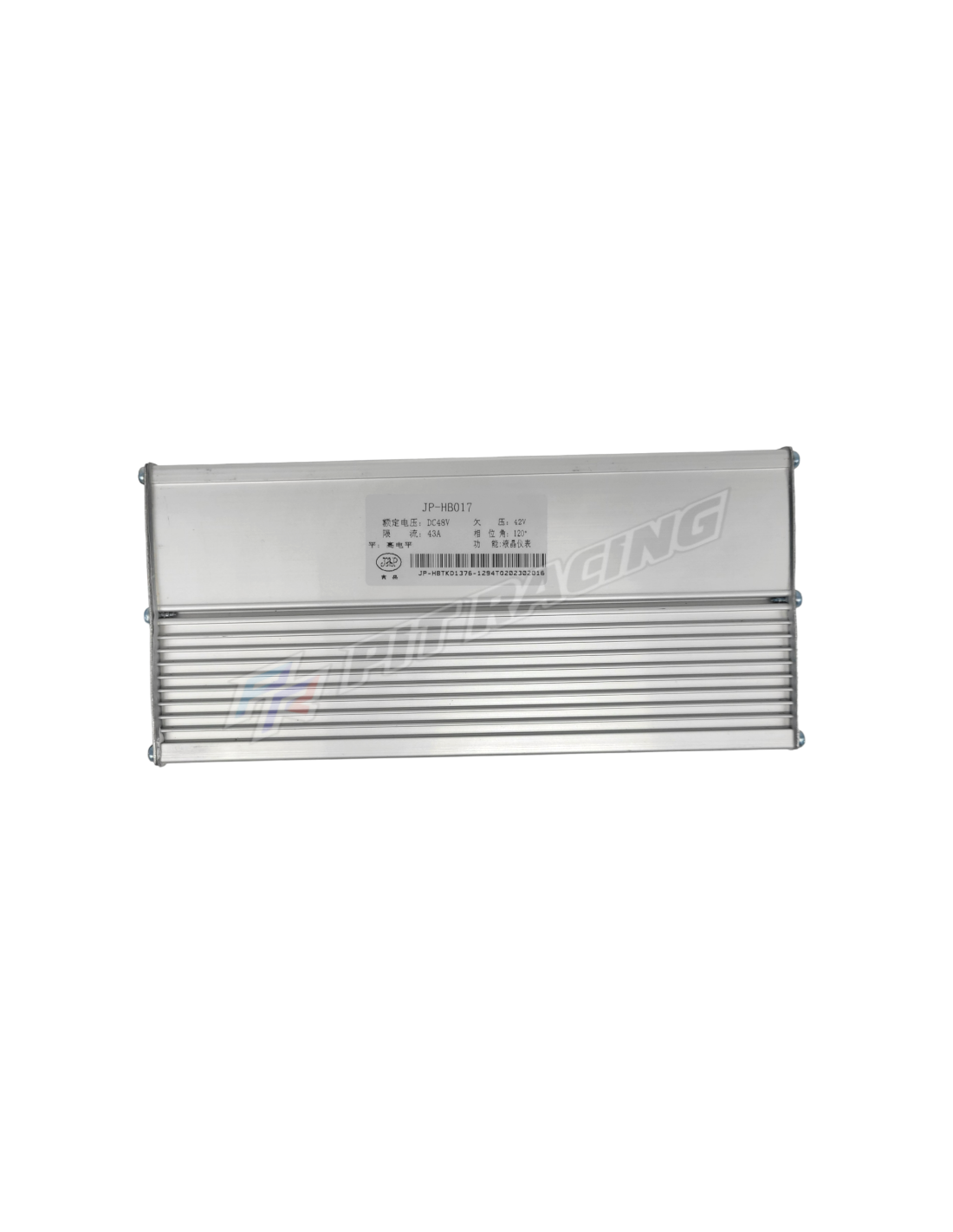

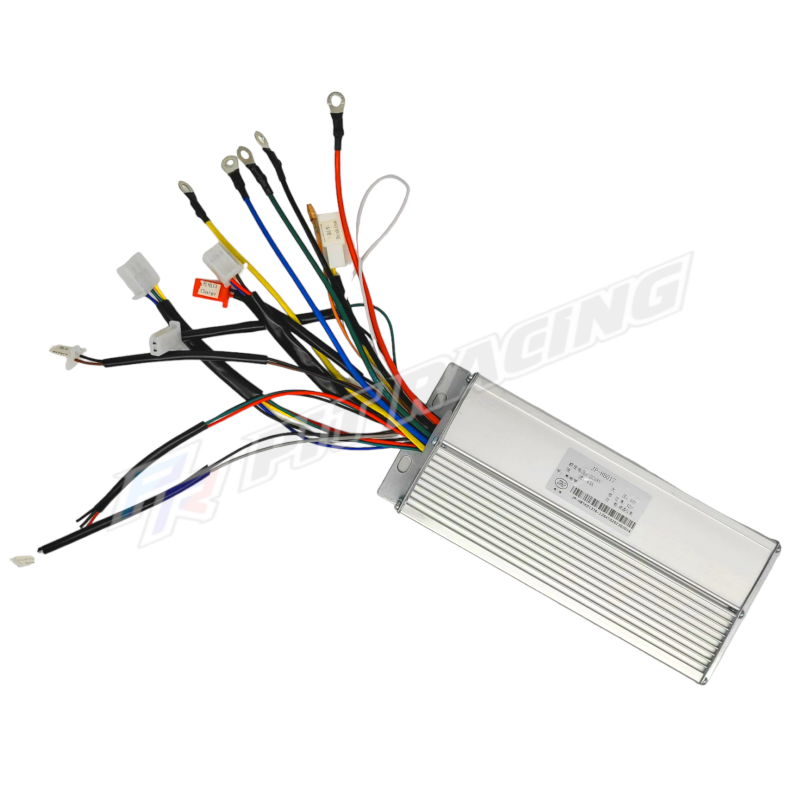

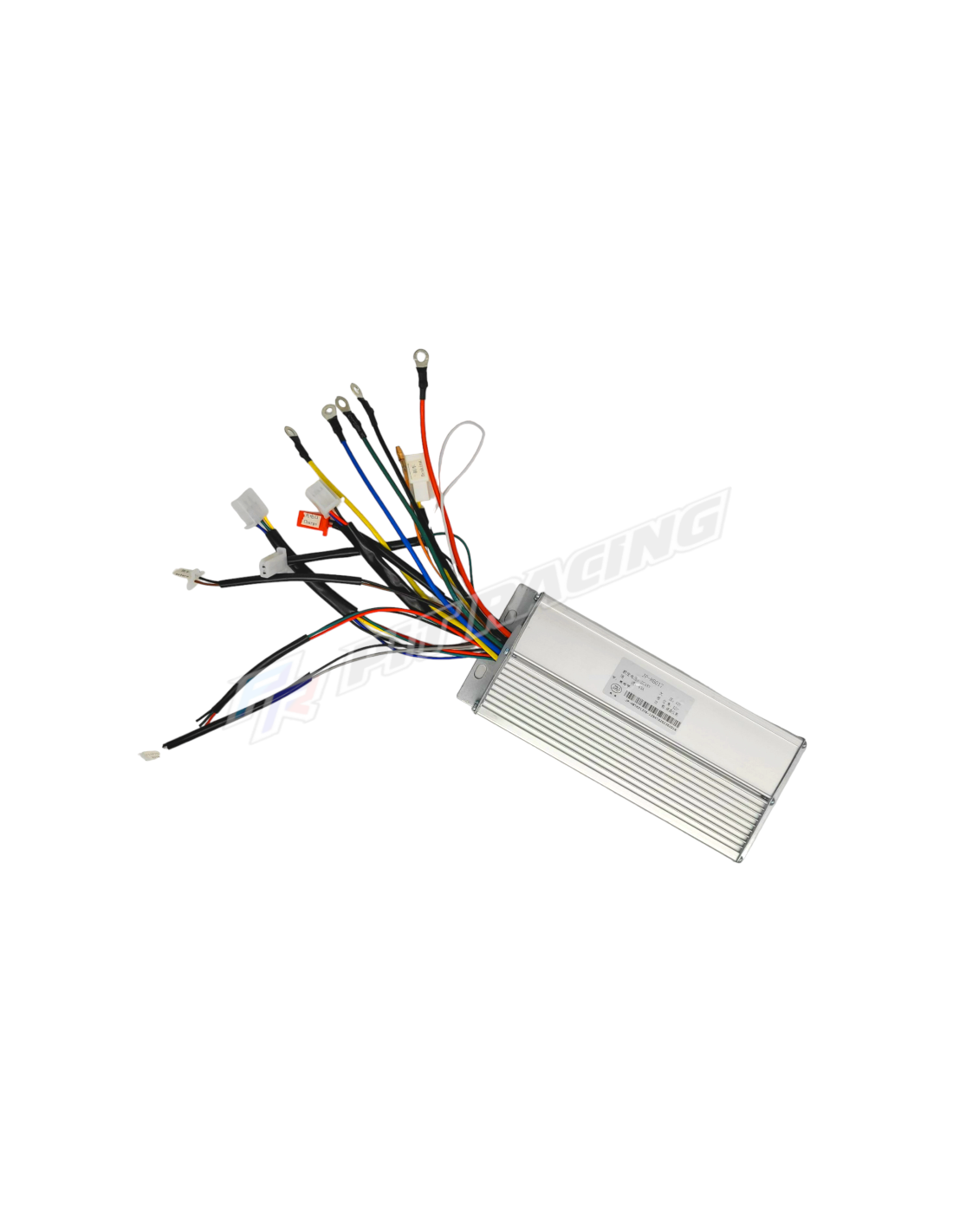

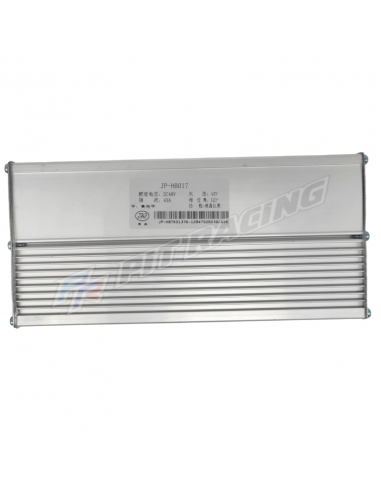

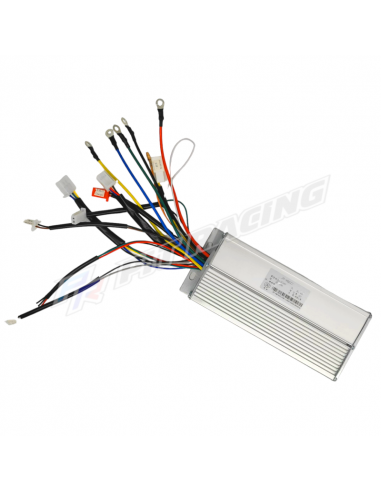

Variateur / Contrôleur Quad 1000w 48V électrique type 3

Variateur / Contrôleur Quad 1000w 48V électrique type 3

Description :

Référence : JP-HBTKD1376-1294TQ202302016-1000 W-48V

48V , 1000W , 42V , 43A

Couleur : gris

Branchement électrique:

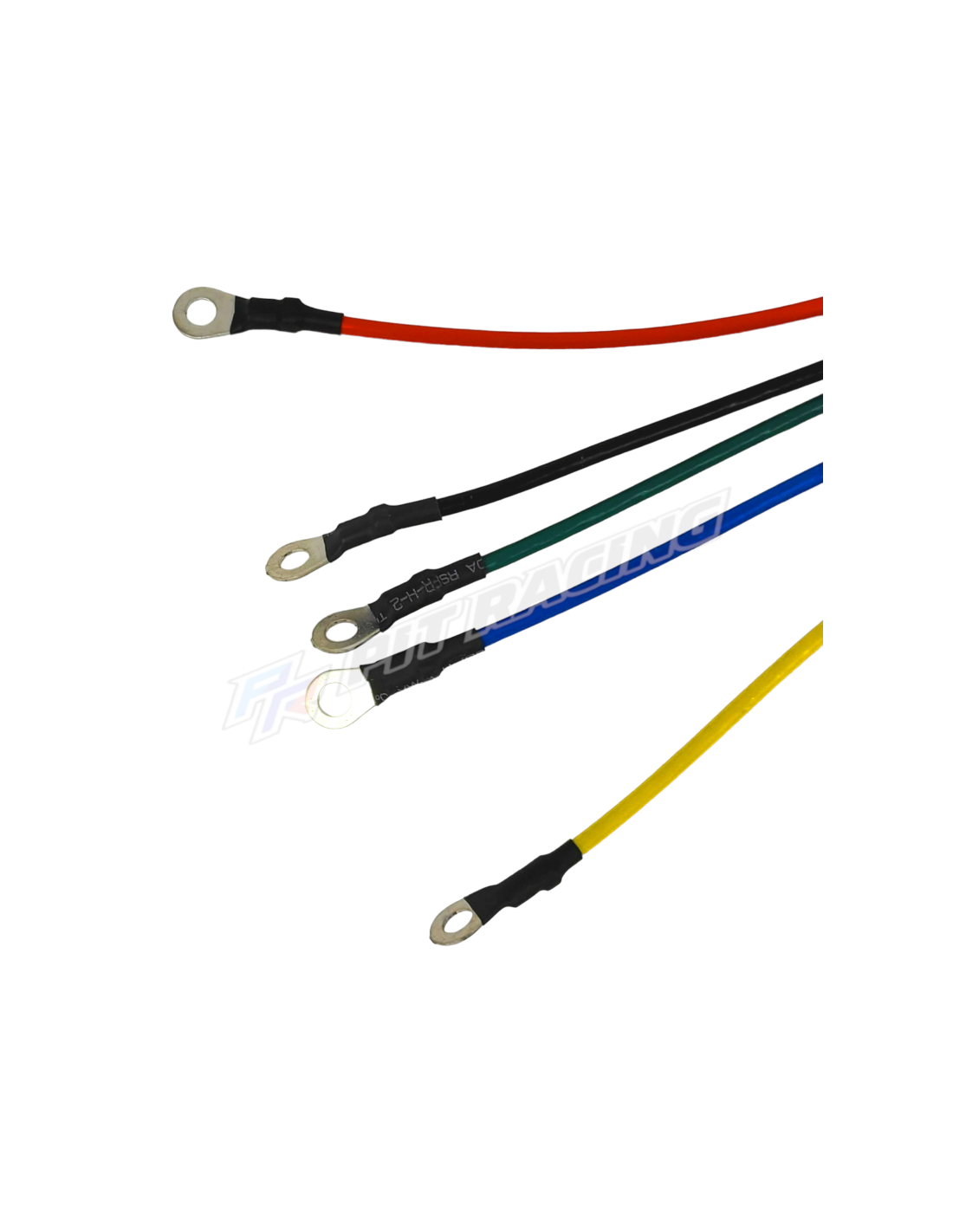

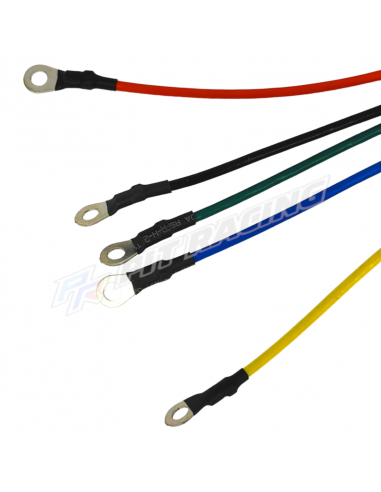

-5 fils avec une cosse ronde  ( 1 vert , 1 bleu , 1 jaune ,1 rouge ,1 noir)

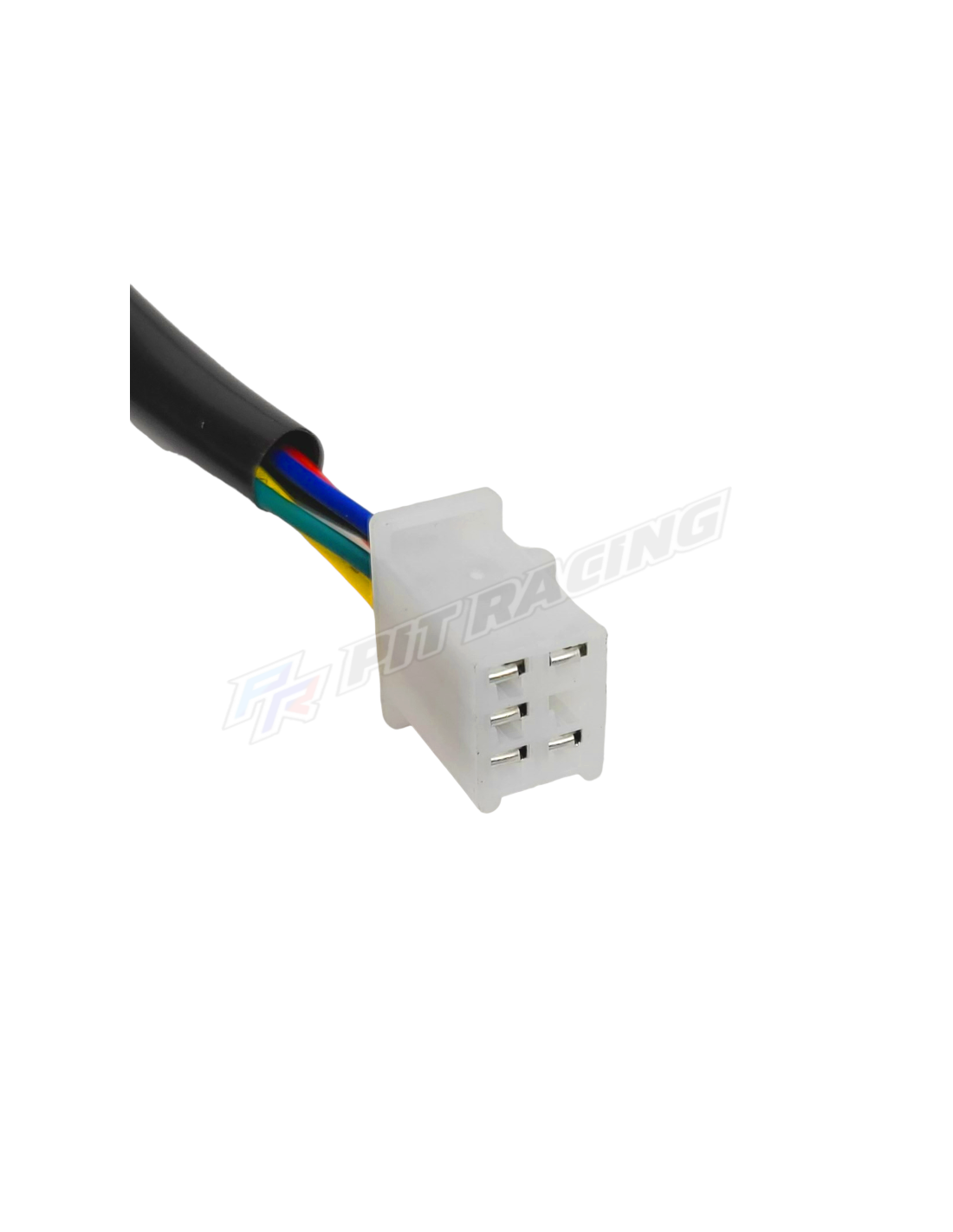

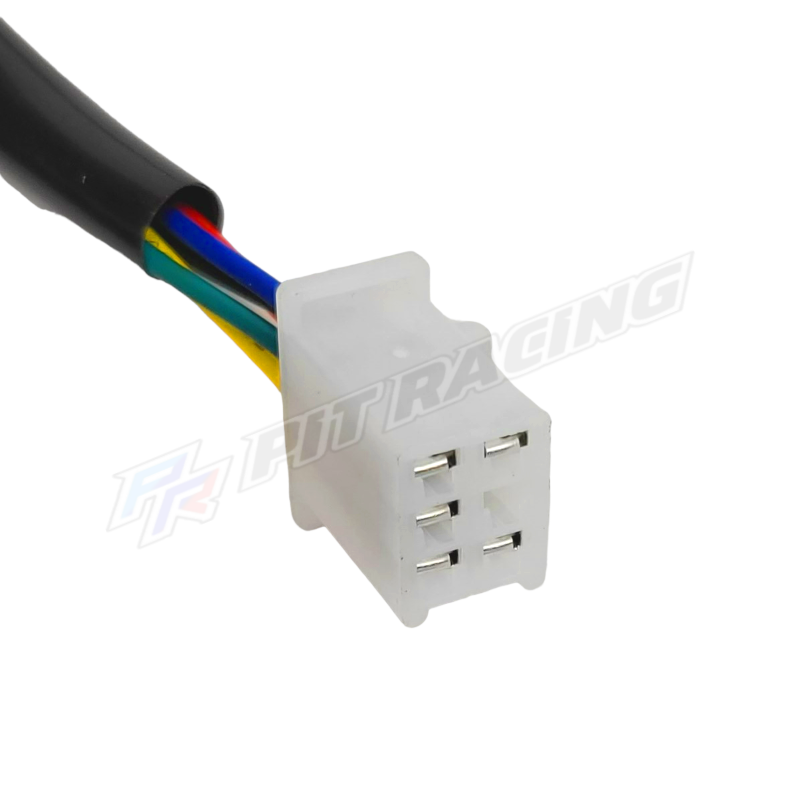

-1 prise à 5 fils : 1 rouge , 1 noir, 1 jaune , 1 bleu , 1 vert

- 1 prise à 2 fils (1 gris , 1 noir)

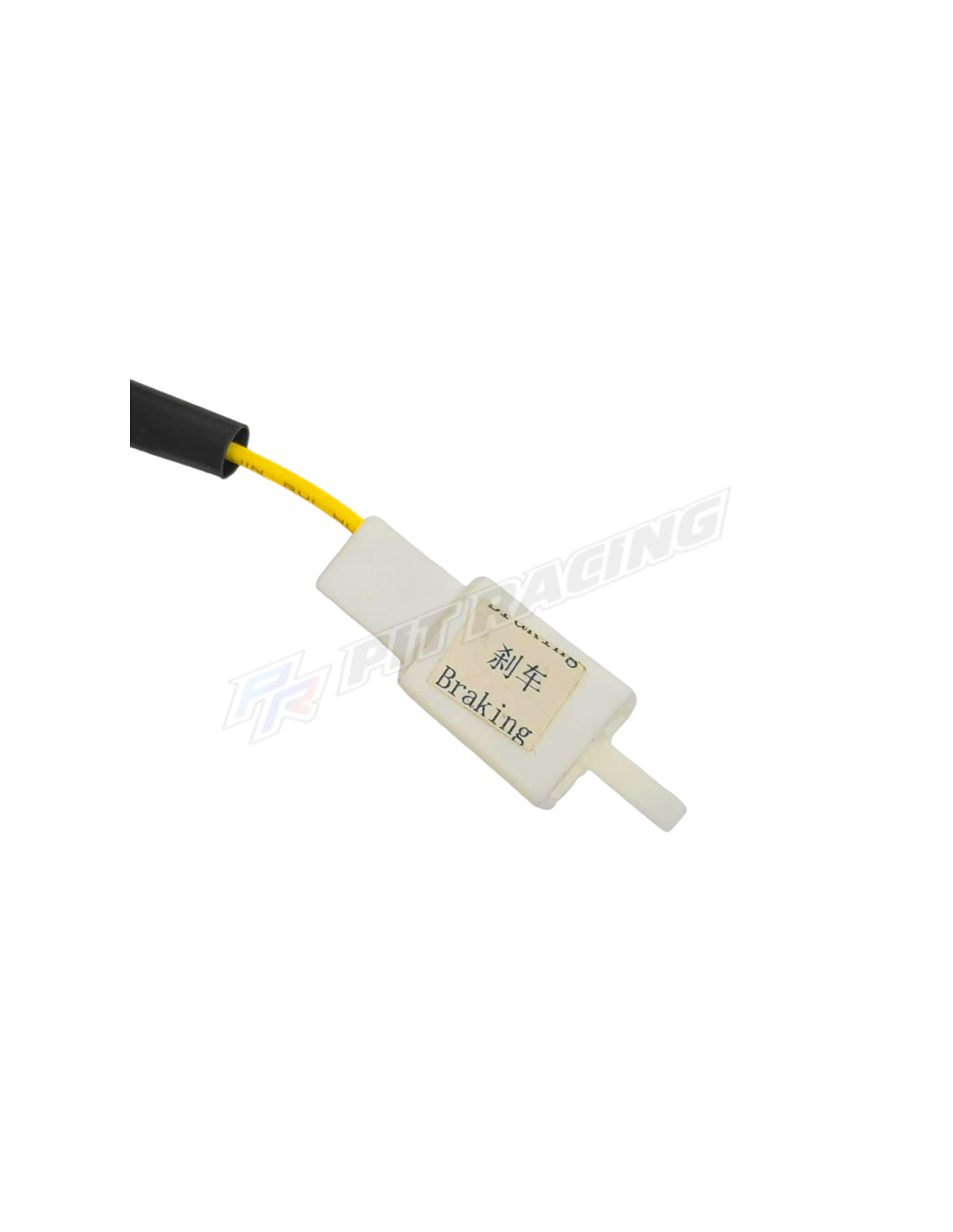

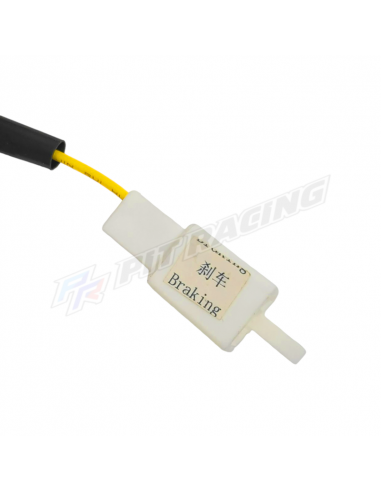

- 1 prise à 1 fil (1 jaune liseré vert) pour les contacteurs de frein

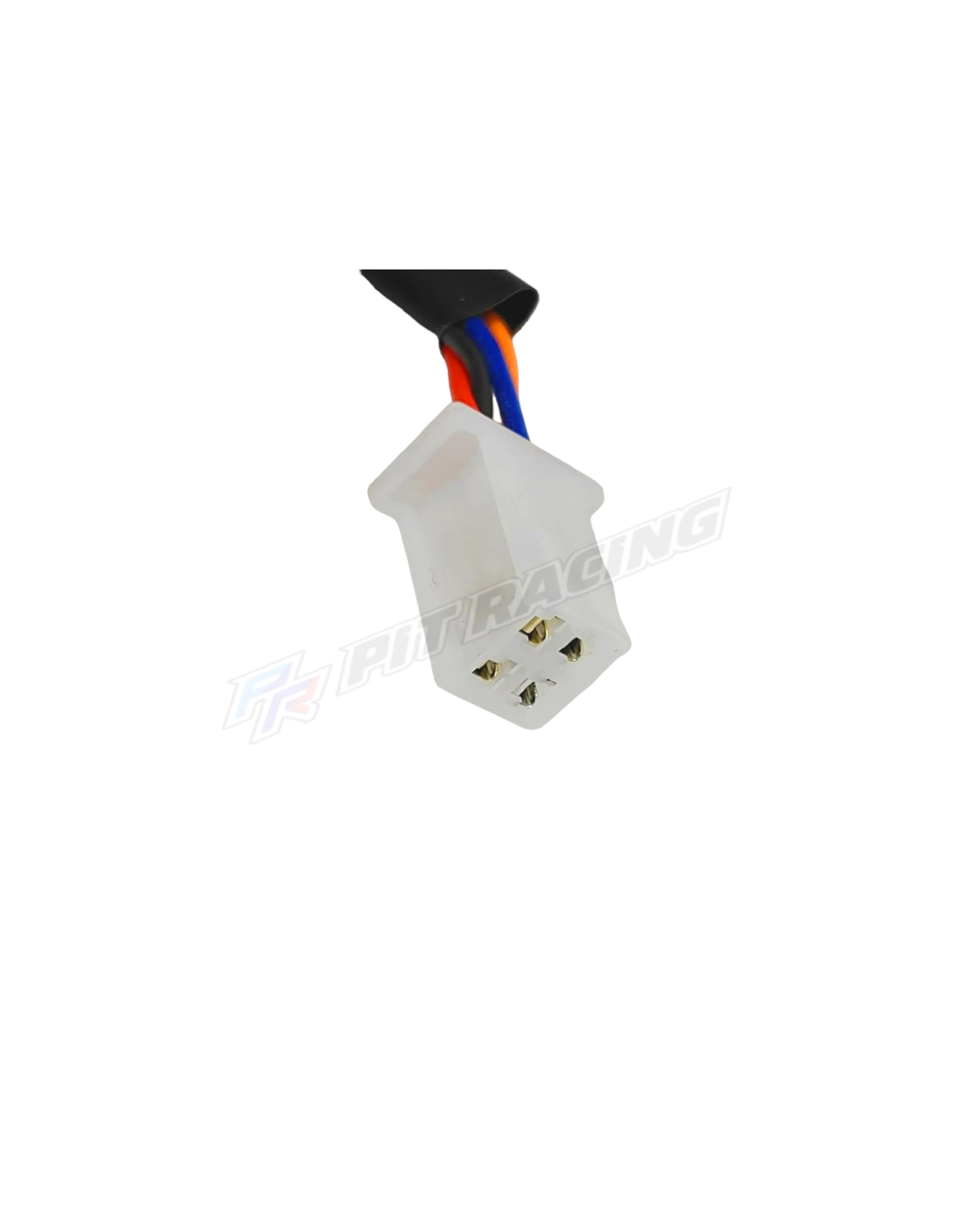

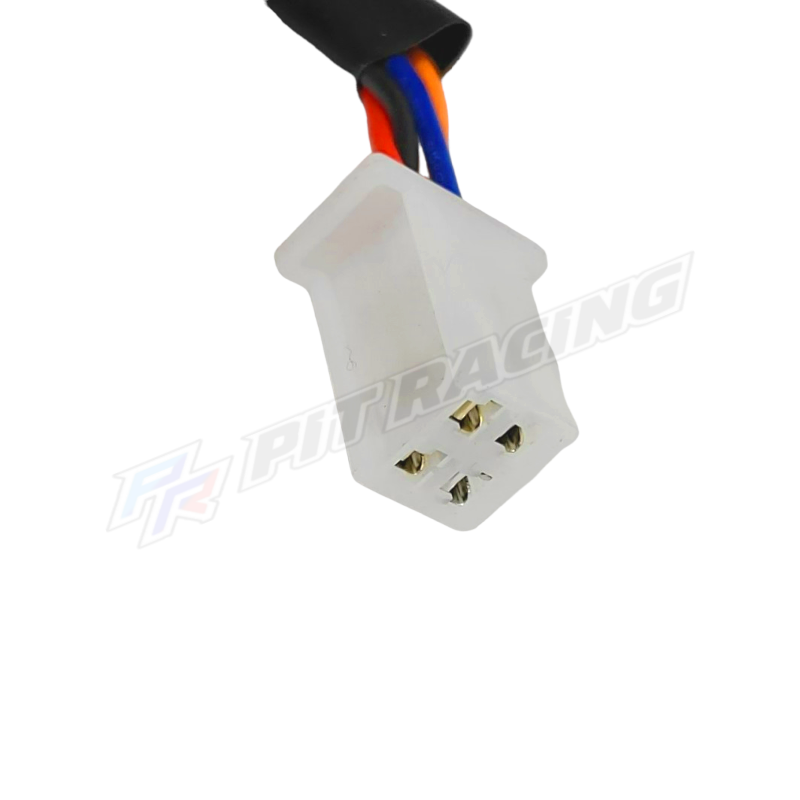

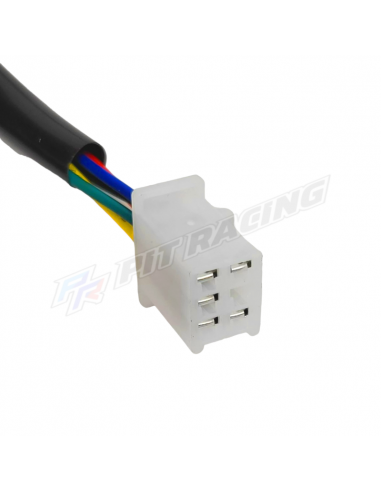

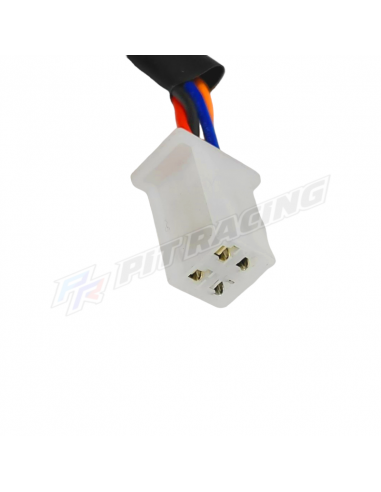

- 1 prise à 4 fils ( rose , noir , rouge , bleu) pour le branchement du compteur de vitesse

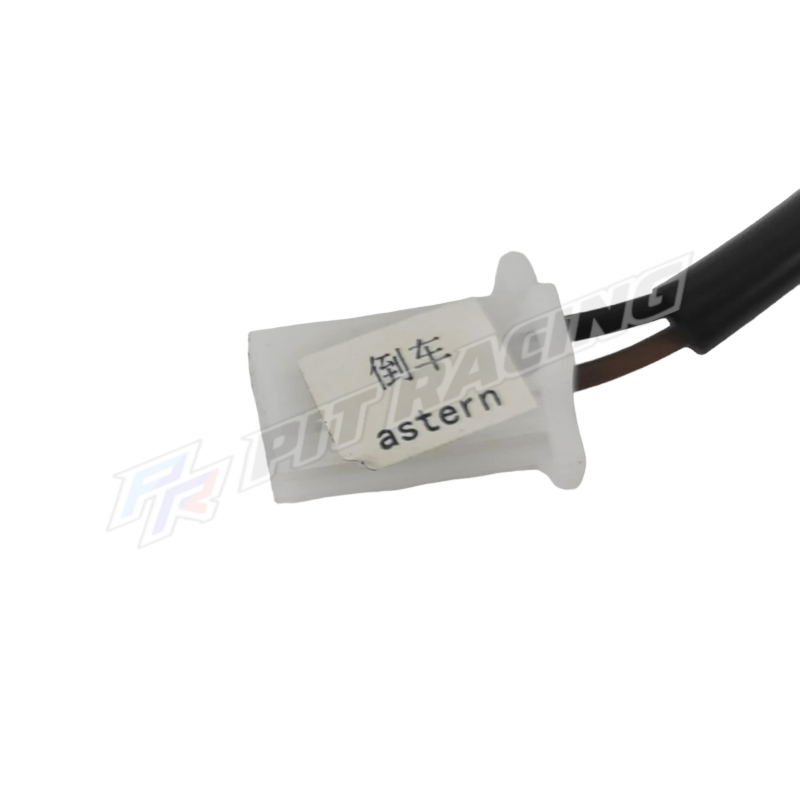

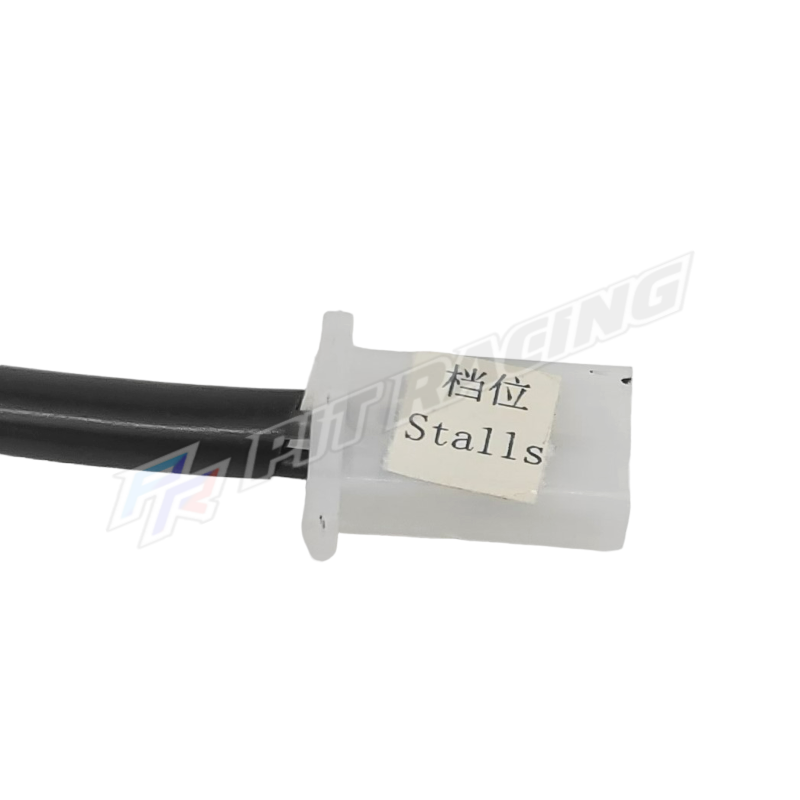

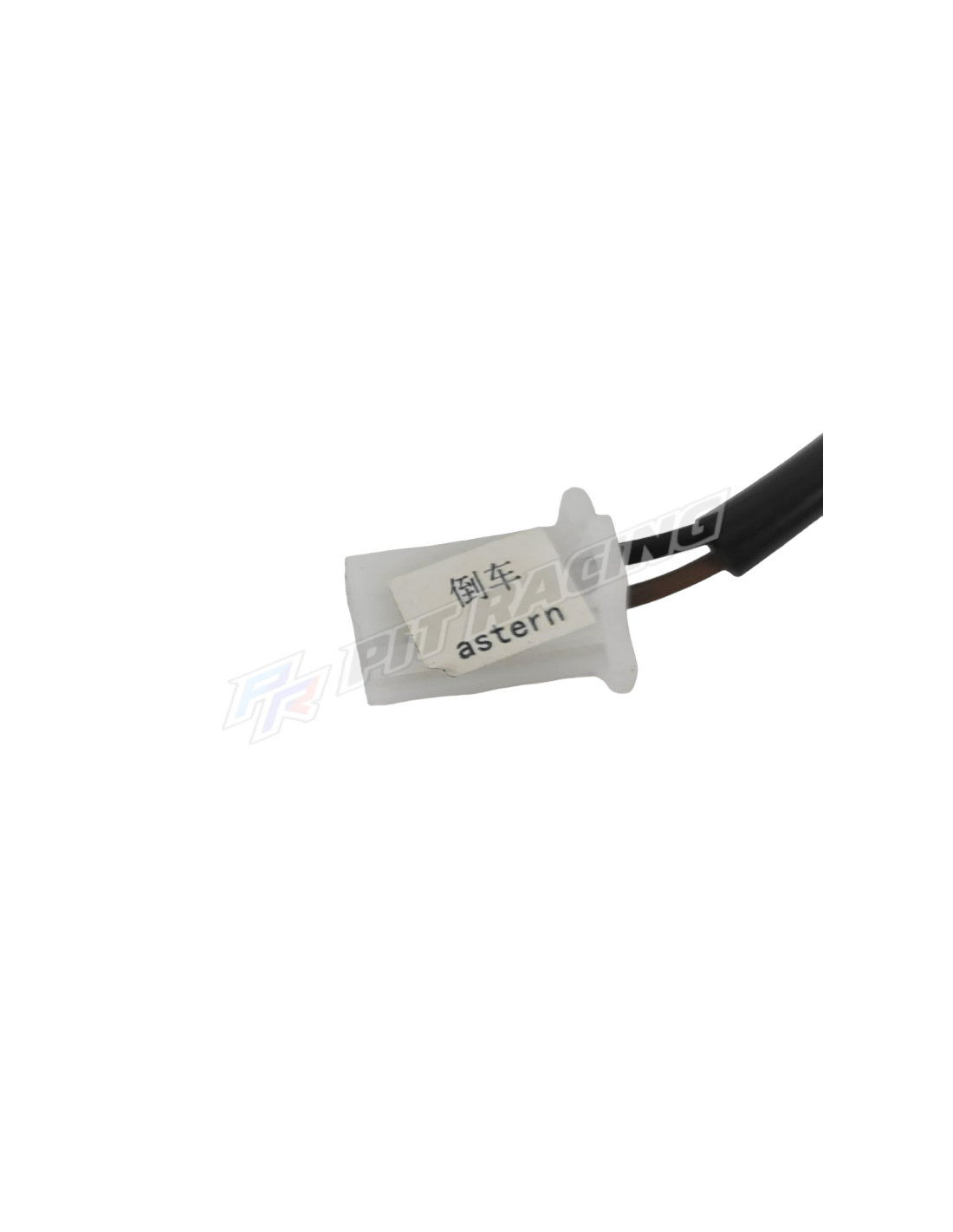

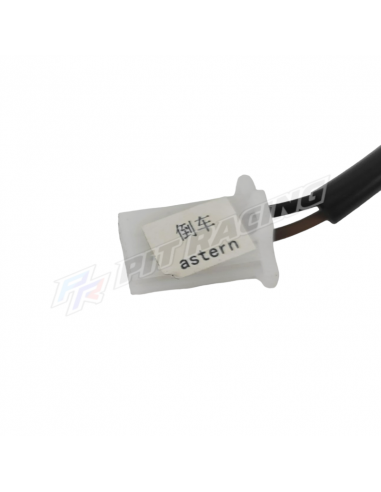

-1 prise à 2 fils (1 marron , 1 noir) pour le bouton marche arrière

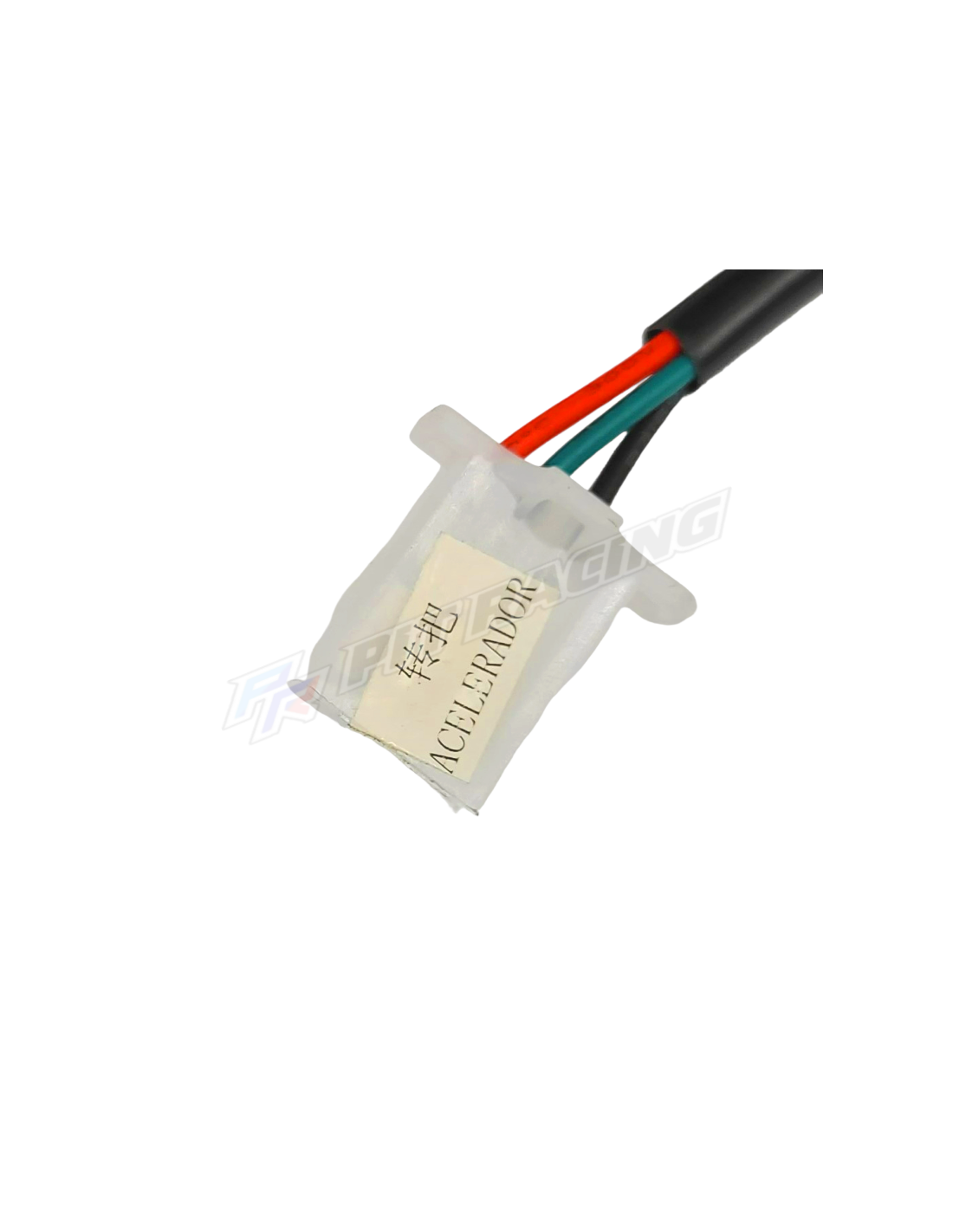

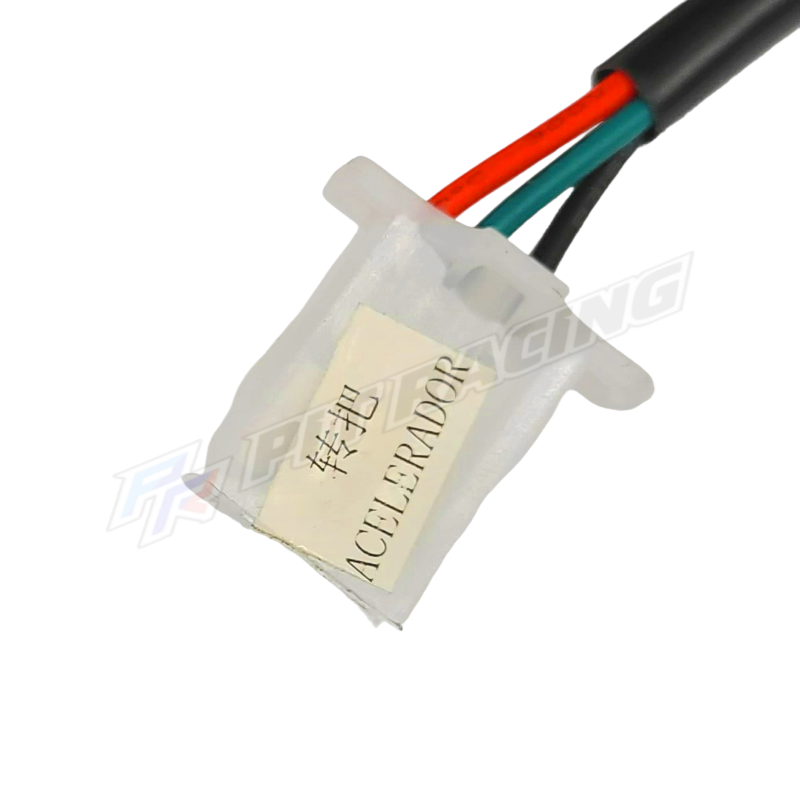

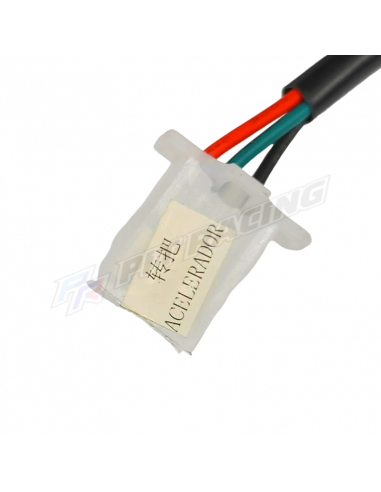

- 1 prise à 3 fis ( 1 rouge , 1 noir , 1 vert ) pour la poignée d 'accélérateur

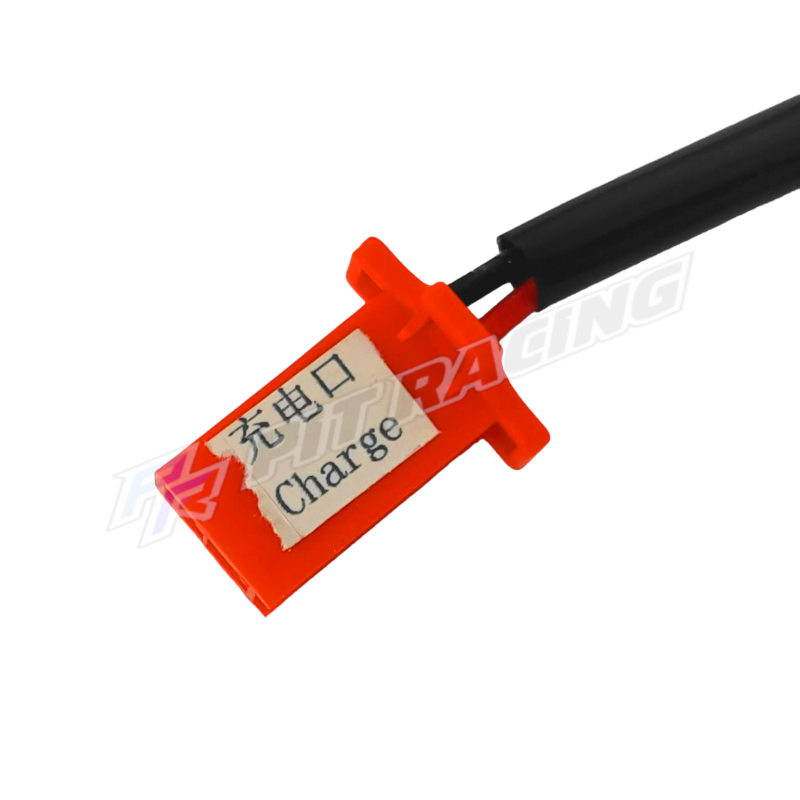

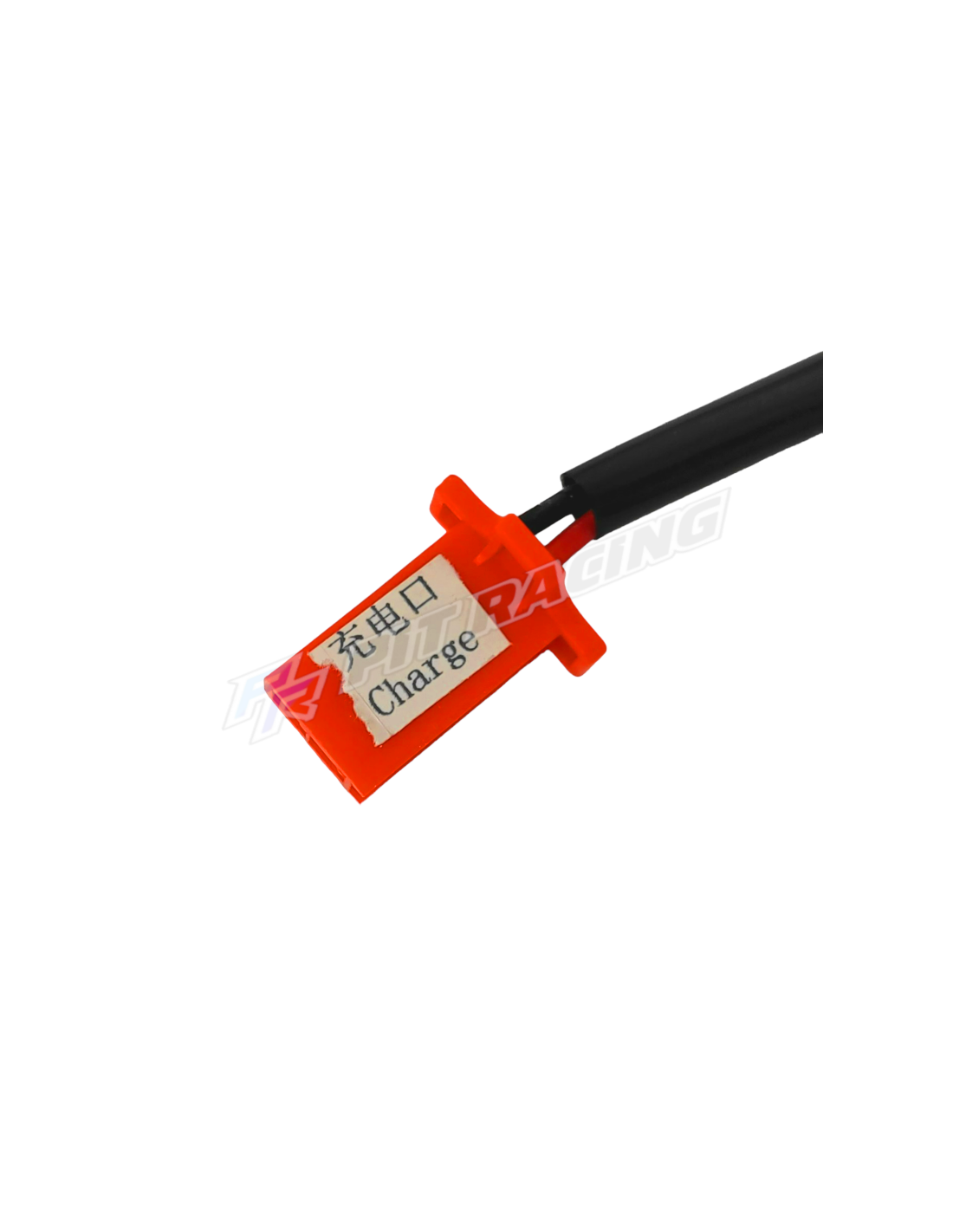

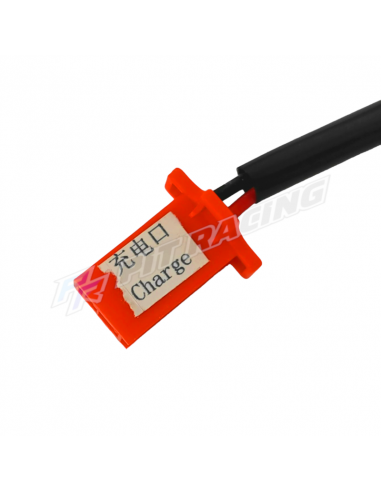

-1 prise à 2 fils( 1 roue et 1 noir) pour la prise de charge de batterie

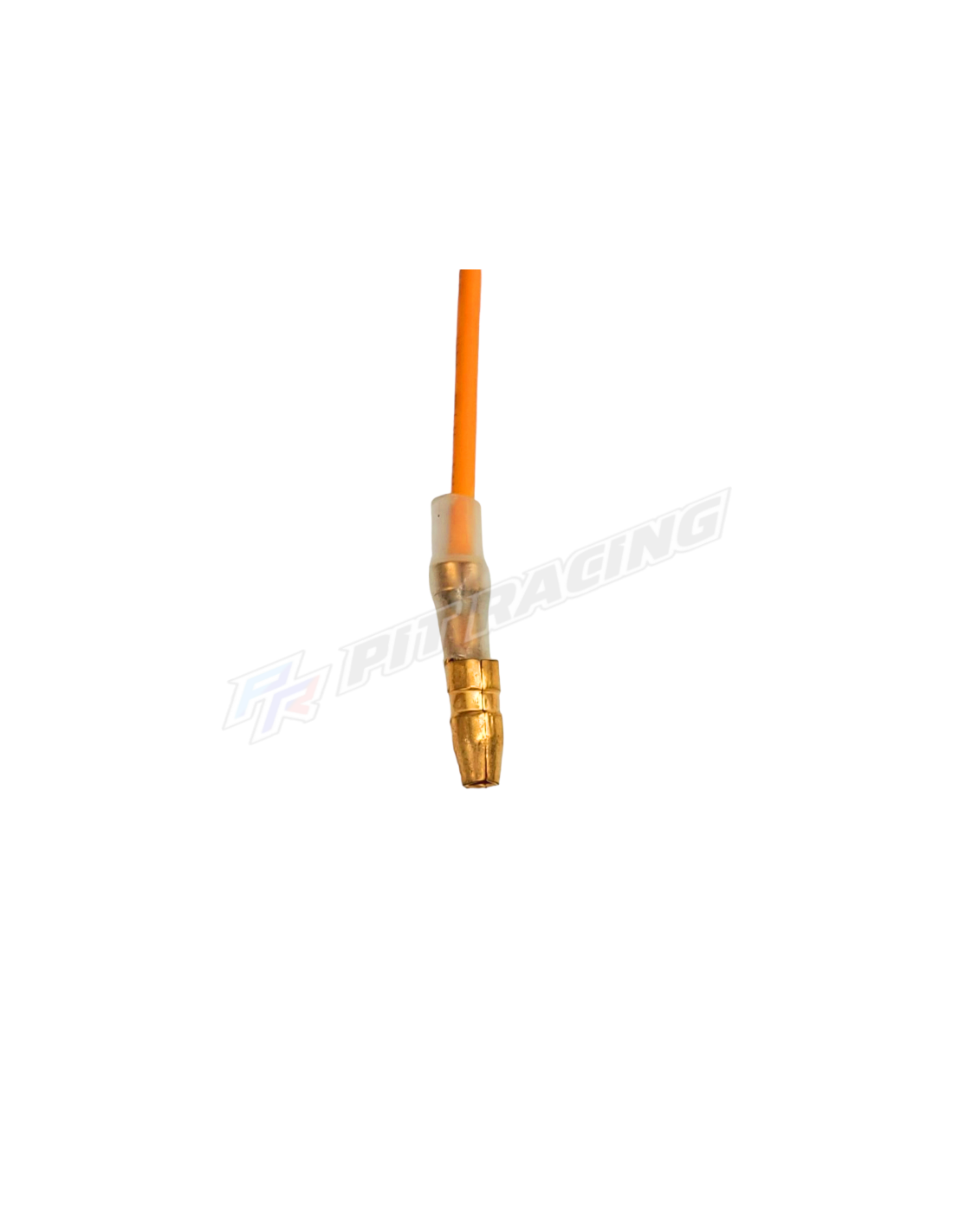

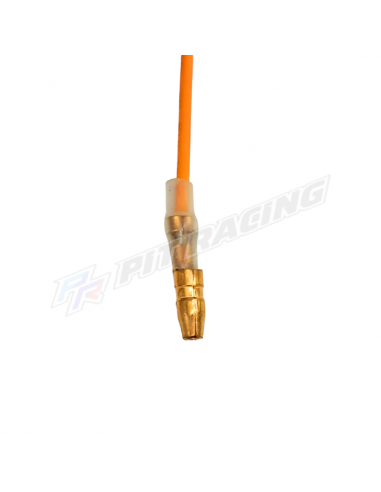

- 1 fil seul orange

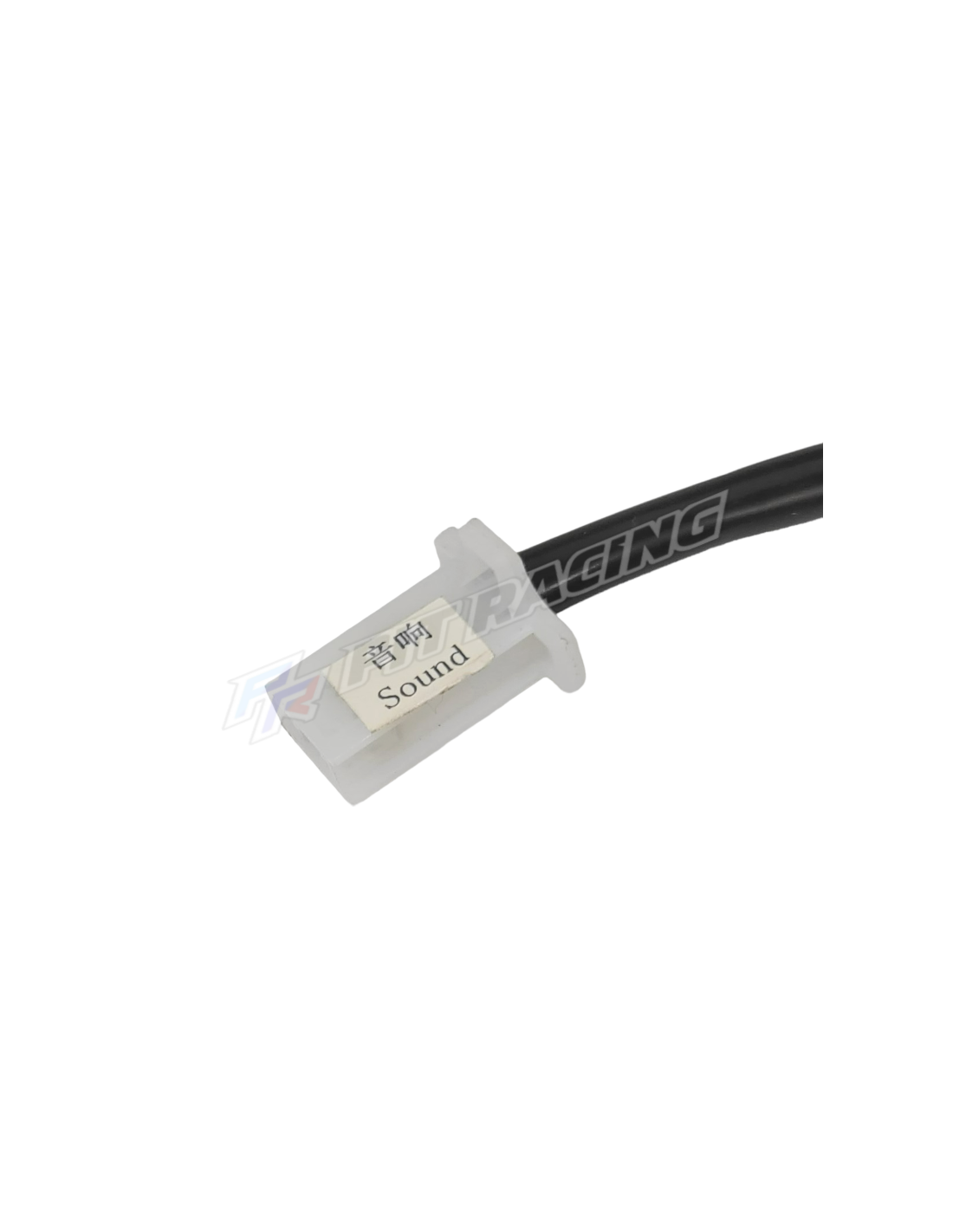

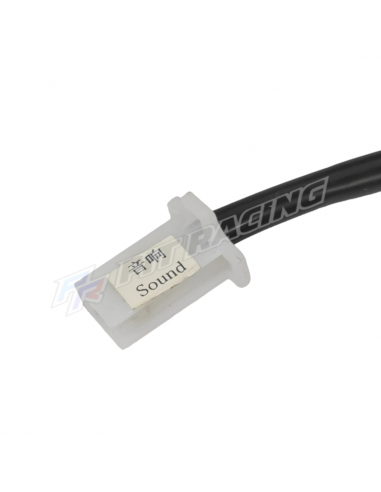

-1 prise à 2 fils (1 vert et 1 noir) pour le son du klaxon

- 1 fil seul blanc en circuit fermé

Vérifier votre modèle et vos branchements électriques avant de commander
