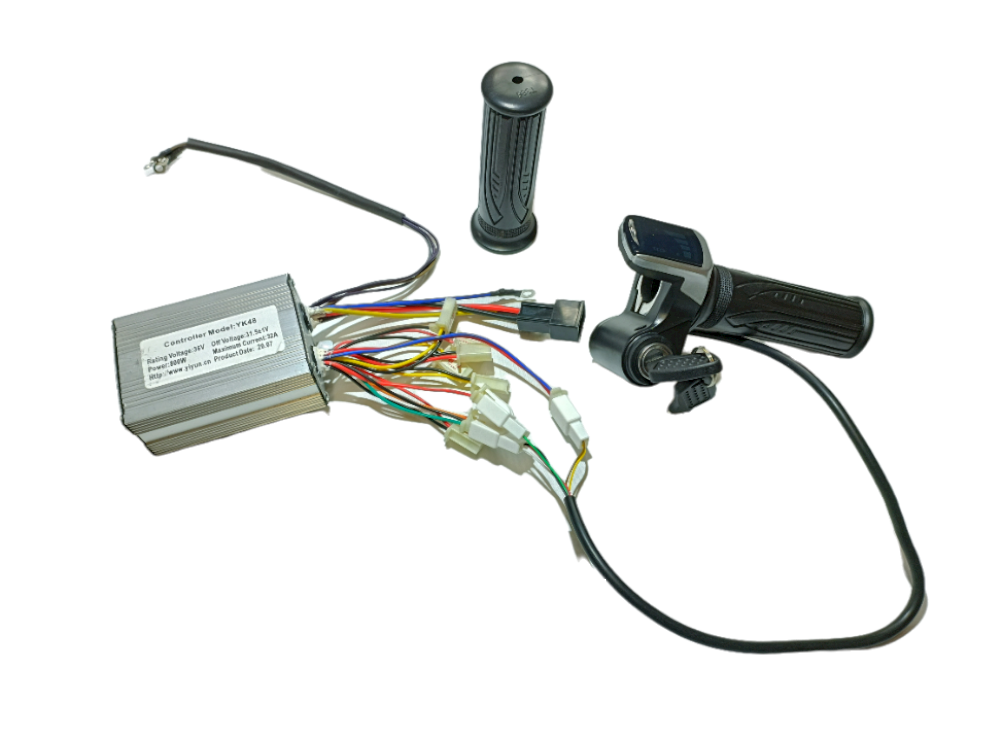

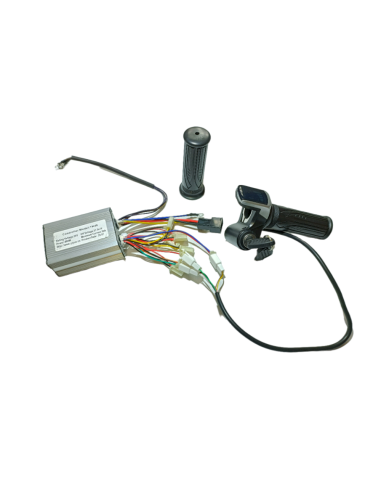

Pack contrôleur + poignée Quad / Moto 36v 800w

Variateur / Contrôleur Quad 500 W / 800 W électrique + Poignée accélérateur électrique 36V 6 fils digitale

Ce boitier contrôleur est destiné uniquement au quad et dirt 36V 500 W ou 800 W

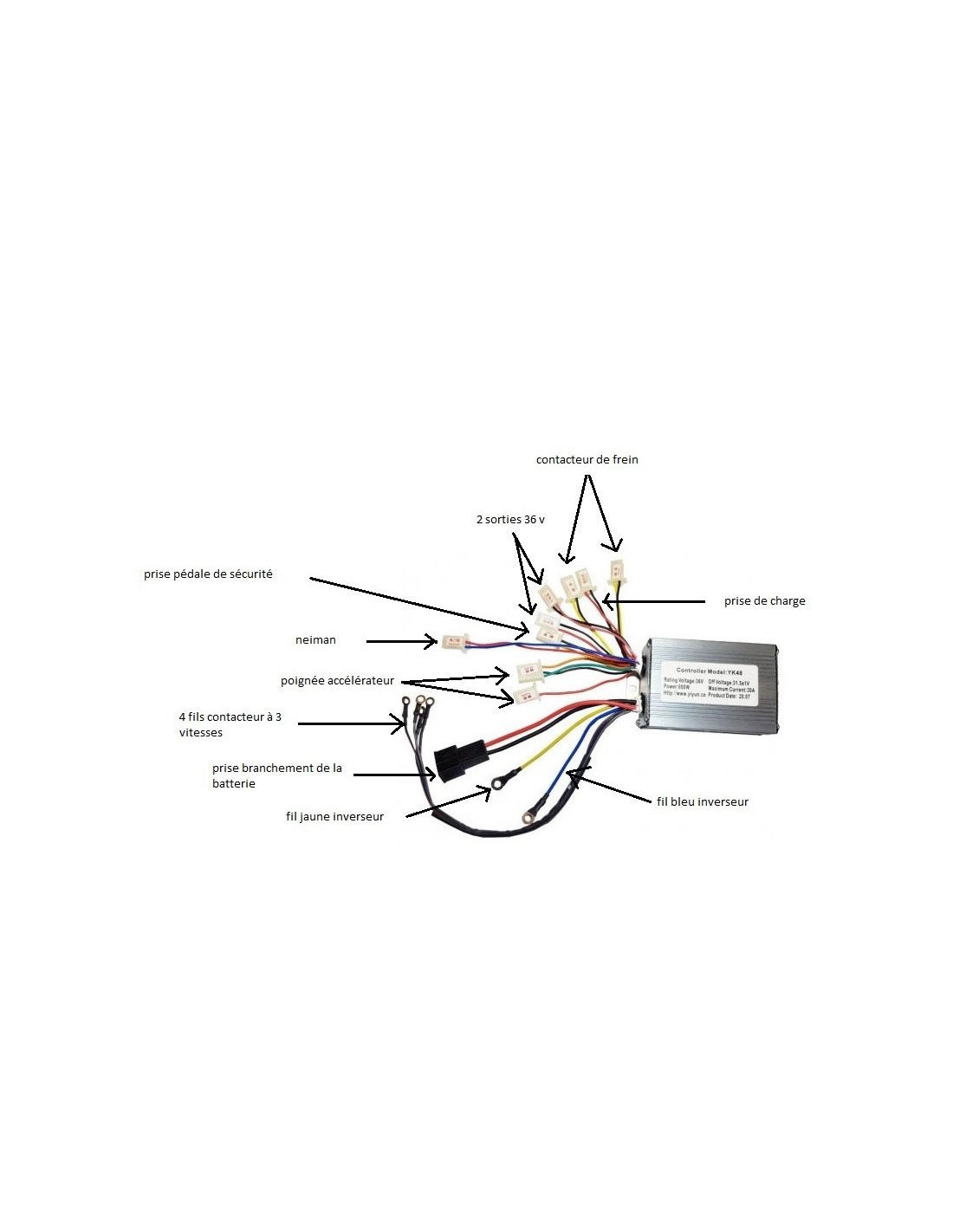

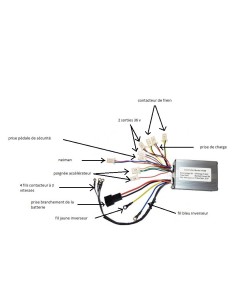

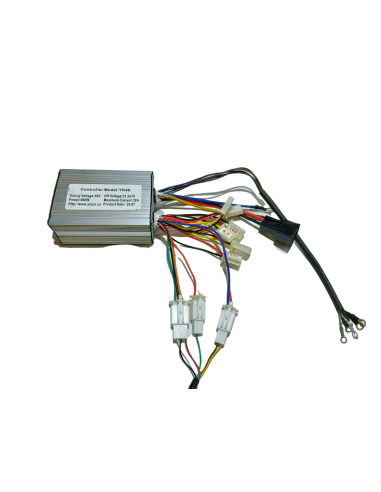

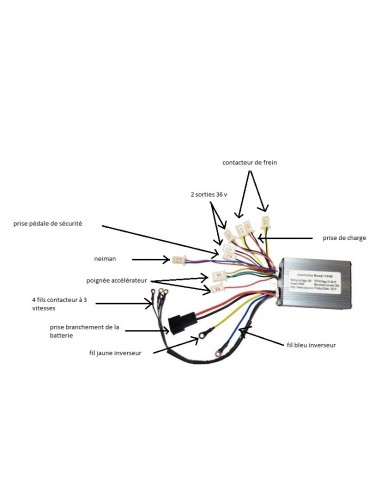

Description du variateur :

-1 prise à 2 fils pour la prise de recharge de batterie ( 1 rouge et 1 noir noté charging port sur la prise)

-1 prise avec 4 fils pour le réglage des 3 vitesses ( 2 violet  , 1 gris et 1 marron cosse arrondies)

-1 prise à 2 fils pour le neiman ( 1 bleu et un rouge noté power locks sur la prise)

-3 prise à 2 fils pour les contacteurs de frein  et la pédale de sécurité ( 1 vert et 1 noir noté brake)

-1 prise à 2 fils pour l'alimentation des batteries (2 gros fils  ,1 noir et 1 rouge)

-1 fil jaune qui est relié sur l'inverseur pour la sortie moteur

-1 fil bleu qui est relié à l'inverseur pour la sortie moteur

- 2 prise à 3 fils pour la poignée d'accélérateur (1 orange , 1 vert et 1 noir) et 1 prise avec 1 fil rouge

- 2 prises en sortie 36V ( 1 rouge et 1 noir noté indicator)

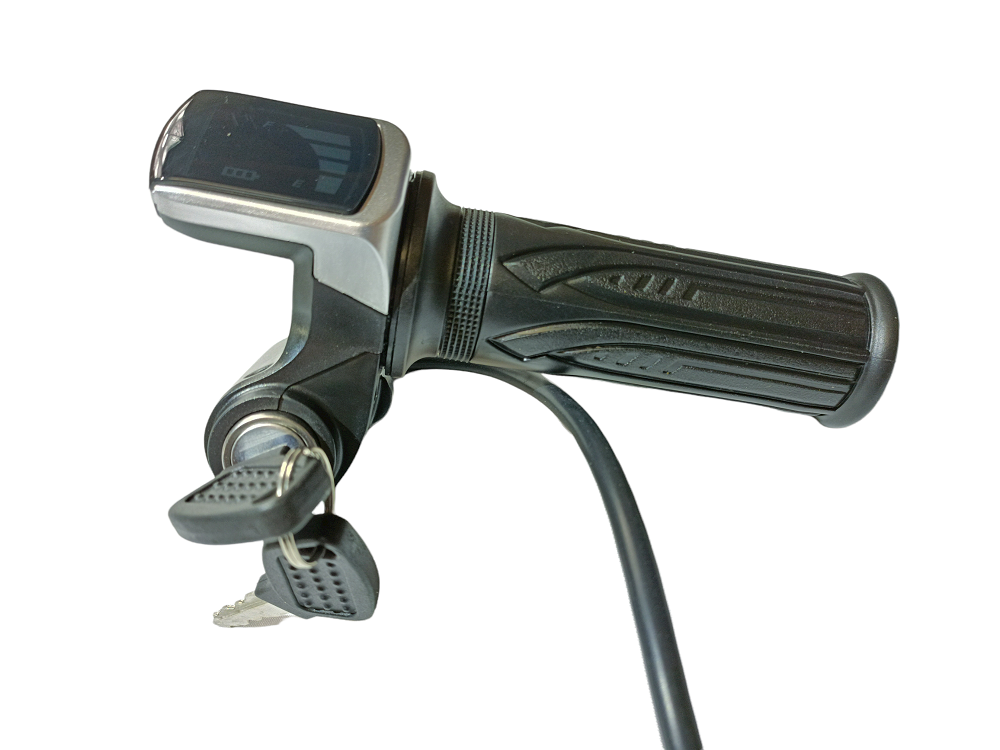

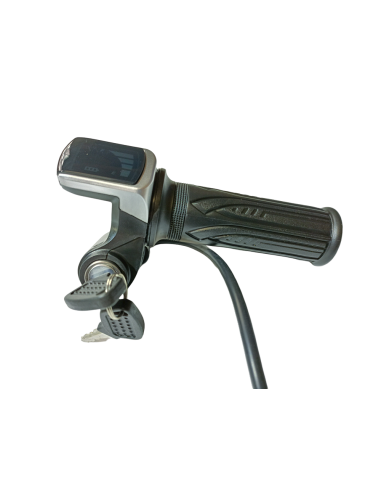

Description de la poignée digitale :

-Modèle équipé d'un écran digitale indiquant l'état de charge des batteries.

-Les témoins de charge des batteries est réglé sur 36V

-Neiman intégré dans la poignée

- 6 fils.

-Fonctionnement technique : effet Hall (principe électromagnétique).

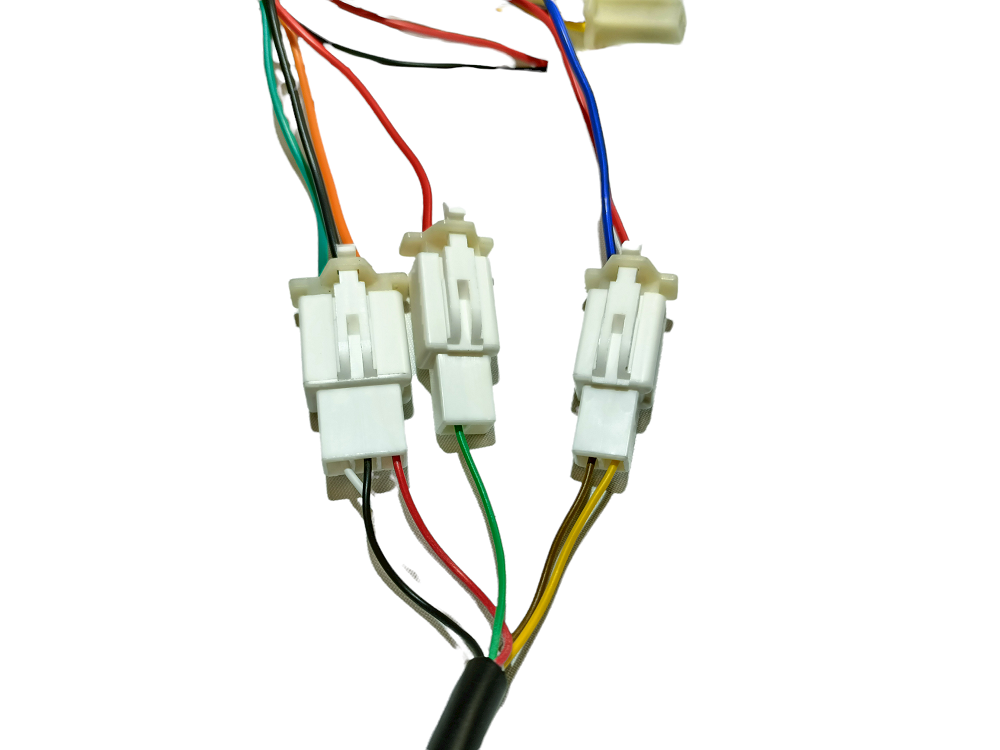

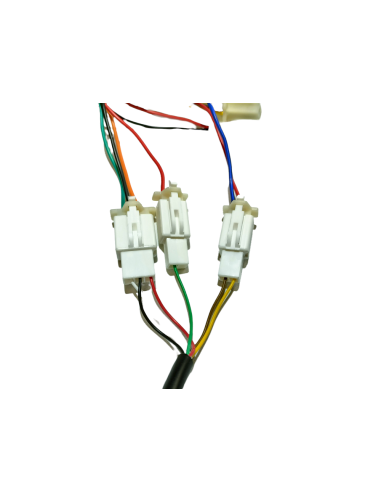

Branchement électrique :

- 1 prise à 2 fils pour le branchement du neiman ( 1 jaune et 1 marron)

- 2 prises : 1 prise à 3 fils pour la poignée d 'accélérateur ( 1 blanc , 1 rouge , 1 noir ) et 1 prise à 1 fil ( 1 vert)
